實操教程：android camera nanodet 實時物體檢測的高效實現總結

0x0 起因

• ncnn 是為移動端優化的神經網絡推理框架
• nanodet 是輕量級通用物體檢測算法

為了能跑得更快更好，ncnn 和 nanodet 費了很大功夫優化模型結構和代碼實現

然而，只有配合高效的 android 應用層實現，才能將 ncnn nanodet 優勢體現

否則，底層辛辛苦苦省下的時間，很容易被上層低效的實現浪費

似乎沒找到靠譜的代碼，那就自己寫個吧

https://github.com/Tencent/ncnngithub.com

https://github.com/nihui/opencv-mobilegithub.com

https://github.com/RangiLyu/nanodetgithub.com

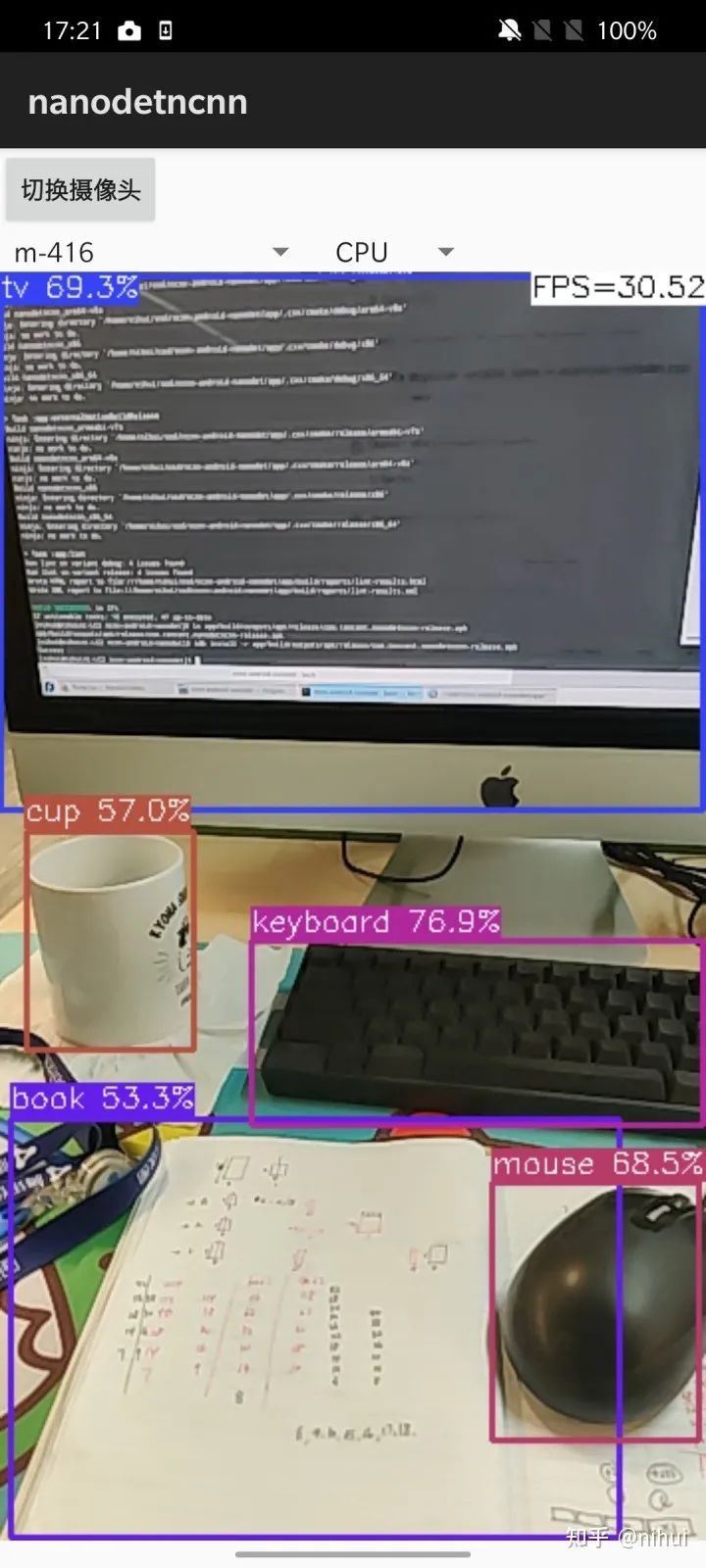

0x1 源代碼傳送門

不廢話，先上源碼和APK包下載鏈接

nihui/ncnn-android-nanodetgithub.com

https://github.com/nihui/ncnn-android-nanodet/releases/download/v1/com.tencent.nanodetncnn-release.apkgithub.com

0x2 NdkCamera 取幀，畫圖和渲染

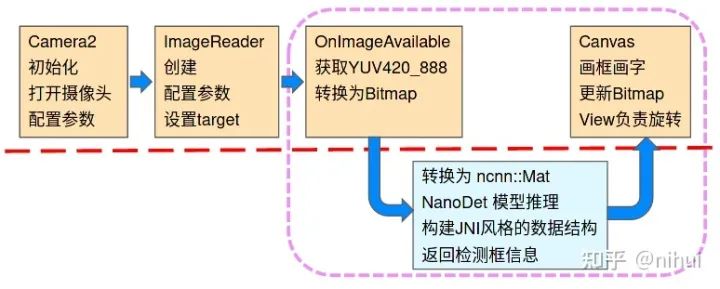

Camera2 （傳統方式）

1. java 初始化和設置相機，創建 ImageReader 做預覽回調
2. java OnImageAvailable 轉換為 rgba / Bitmap
3. java 通過 JNI 調用 C++ 實現的 nanodet 檢測函數
4. c++ nanodet 推理
5. java 通過 JNI 返回檢測框信息，用 Canvas 在 Bitmap 畫框畫字，更新
6. 重復 3-5

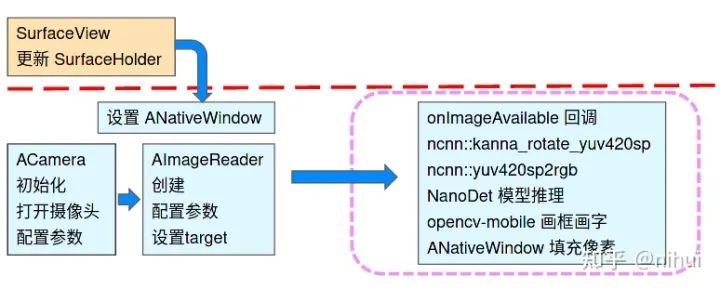

NdkCamera

1. c++ 初始化和設置相機，創建 AImageReader 做預覽回調
2. java 通過 JNI 設置顯示的 SurfaceView ANativeWindow
3. c++ onImageAvailable 獲得 yuv420sp，旋轉，轉 RGB
4. c++ nanodet 推理
5. c++ opencv-mobile 畫框畫字，更新 ANativeWindow buffer
6. 重復 3-5

相較于 Camera2 傳統實現流程，主要有以下優勢

• 每幀的處理循環完全用 c++ 實現，避免 JNI 與 java api 的數據傳輸
• 使用 ncnn 優化的 yuv420sp 旋轉，轉 RGB 函數實現，更高效
• 使用 opencv-mobile 畫框畫字，更高效
• ANativeWindow buffer 到屏幕的縮放由硬件完成

也要說下缺點

• 需要 android 7.0 或以上系統
• 不兼容很老的 LEGACY camera interface

總之，很老的手機就別折騰實時檢測了吧，承受著不該承受的計算壓力。。

NdkCamera.h 白嫖攻略

光明正大地把app/src/main/jni/ndkcamera.h和app/src/main/jni/ndkcamera.cpp兩個文件 Ctrl+C Ctrl+V，配合鏈接 ncnn 和 opencv-mobile

class NdkCamera{public:    // facing 0=front 1=back    int open(int camera_facing = 0);    void close();
    virtual void on_image(const cv::Mat& rgb) const;};

這個類我已經做的足夠簡單易懂了，把 on_image 自己實現下

用的時候先 open，就會自動調用你寫的 on_image，rgb 是當前預覽的幀，隨你怎么用，比如做做檢測，或者畫畫什么的

要切換攝像頭就先 close，重新 open

0x3 高效的 NanoDet 推理技巧

nanodet 的模型是可以動態 shape 輸入的，打開 param 文件把 Intep 的固定參數改為 scale_factor

比如 480x640 的圖片，可以直接 480x640 輸入給模型推理，而不需要先 pad 到 640x640，節約了 25% 的運算量

7個nanodet模型，打開 param 文件把輸出 blob 名字全部改成了統一的cls_pred_stride_8，這樣代碼里寫ex.extract("cls_pred_stride_8", cls_pred);就能對付全部模型了

• 設置內存池
• 設置使用大核心
• 設置線程數等于大核心數

會比默認效率更高些（正在計劃默認啟用，將來的ncnn版本不設置就比較好用了）

0x4 其實還可以更加優化

比如

• 針對 nanodet 輸入尺寸，先在 yuv420sp resize 而不是 rgb resize
• ANativeWindow buffer 使用 RGB565 進一步減少帶寬
• NdkCamera 中的 yuv420sp 旋轉和轉換 RGB 復用內存，而不是每次申請
• 編譯git最新版 ncnn 代碼

給你們留點活呀！

歡迎加群交流呀：QQ群號和密碼見 ncnn github 首頁 README
