怎樣用 MATLAB 識別圖片上的文字?

去年自己做的一個小東西，現在看起來覺得沒那么難，而且完成了這個小項目之后，又學深入學習了一陣子，等有空再繼續改改。

去年做的小項目大概是這樣的：因?yàn)閷W(xué)校的教務管理系統查分?jǐn)?shù)比較麻煩，需要自己時不時登錄去“輪詢”，比較麻煩。那時會一點爬蟲，剛好學了一些機器學習的算法。想著訓練出一個神經網絡識別教務系統的驗證碼，然后讓代碼幫我隔5分鐘查一下成績，有新的成績出了就發郵件給我。于是我開始了。

1、 驗證碼預處理

我們學校的教務系統驗證碼長這個樣，4個字符（英文小寫字母加數字），左右傾斜，背景加了一些噪聲：

第一步想到的是濾波，驗證碼的噪聲不像椒鹽噪聲，更像高斯噪聲。我自己也寫了個均值濾波器，效果也很不錯，對付這種比較簡單的噪聲污染沒有太大問題。

在實際中，我直接調用了matlab的自帶濾波器，維納濾波。進行灰度處理后直接交給維納濾波：

濾除噪聲的效果不錯。

為了接下來的操作速度快一點，我直接進行了二值化操作，調整好閾值，二值化后得到：

2、Character Segmentation（Partition）

在實際的photo OCR當中，字符分割是很難的，在NG的machine learning中提到了一點，可以用sliding window的方法去實現，在這里，我觀察了驗證碼的特點，其實驗證碼當中的字符都相對固定，所以我用最簡單的方法分割圖像，當然有時會偏差比較大。這也是可以改善的一點。我個人認為利用圖論算法中的minimum cuts可以找到連接最弱的部分，然后進行切割，這也是可行的。

切割后的效果：

3、 神經網絡

當時只能說是入門了神經網絡，學的是NG的課。直接用了一個全連接的前饋神經網絡，一共4層，input layer一共是260個神經元，兩層hidden layer都是200個神經元，output layer是36.

雖然方法很笨，一開始訓練樣本也不多，我抓了100張驗證碼，并手動標簽了，訓練了一個初步的模型。然后我就直接用這個模型去識別，把正確識別的驗證碼和對應的字符保存起來；把識別錯誤的保存到另外一個文件夾。針對識別錯誤的驗證碼，我手動標簽，然后訓練，重復這個過程。后面驗證碼已經接近1000張了。

雖然方法很笨，但是效果很不錯。經過我?guī)状胃倪M(jìn)之后，在線識別100張，正確識別率基本在90%以上（90%~93%左右）

其實，利用CNN效果會更好。先抓取大量為標簽的驗證碼，先進行預訓練，再進行監督訓練，效果也會好很多。

當時就是這樣，利用全連接網絡+L2 weight penalty，利用full-batch method 加 conjugate gradient訓練了這個網絡。

之后我學了Geoffrey E. Hinton的課程之后，進一步了解了神經網絡，可以做的花樣就很多了。

總結

這就是訓練集的一部分：

標簽：

我租了騰訊云的服務器，學生優惠，1元1個月。

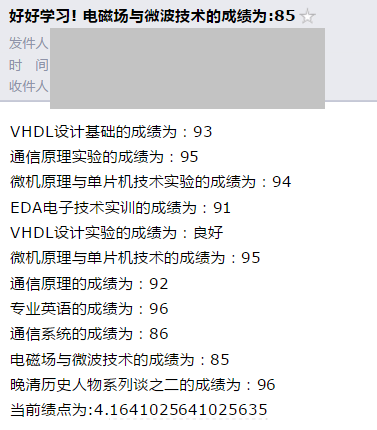

在考試月的時候完成了全部代碼，先在matlab完成了前期工作，然后用Python寫了一遍，加上了爬蟲的那一部分。 最后每次有成績都第一時間通知我：

附上github傳送門

[matlab版] mepeichun/Matlab_checkcode_verification

[java版] mepeichun/Java_checkcode_verification

[Python版] mepeichun/check_score_system

寫得很亂，因?yàn)槟嵌螘r(shí)間參加了好幾個比賽。。有空再改
