Lockless patterns: full memory barriers
March 5, 2021
This article was contributed by Paolo Bonzini
Lockless patterns
DeepL assisted translation
https://lwn.net/Articles/847481/
系列文章之一：LWN：介紹lockless算法！
系列文章之二：LWN: lockless編程模式——relaxed acess和partial memory barrier
本系列前兩篇文章中提到過有四種對內存訪問確保順序的方式：第一篇中的 load-acquire 和 store-release 操作，第二篇中的 read 和 write memory barriers。本系列繼續探討 full memory barrier，為什么它們開銷太大，以及它們?cè)趦?nèi)核中是如何使用的。

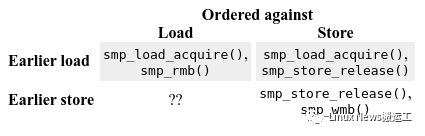

到目前為止所介紹的 4 種不同原語（primitives）都可以對 load 和 store 的順序進行限制：
load-acquire 操作會在其后的 load 和 store 操作之前完成。
store-release 操作被排在其前的 load 和 store 之后。
read memory barrier 能確保其前的 load 先完成，再進行之后的 load。
write memory barrier 確保其前 store 先完成，再進行后續的 store。
可以看出，上面這些操作居然都不能確保之前的 store 和之后的 load 的先后順序：
其實對處理器來說，要保證 store 能在之后的 load 之前完成，這是一個更加復雜的過程，它應該有一個自己的原語。為了給大家講清楚原因，我們無法繼續使用到目前為止一直在用的高級語言概念，而需要直接深入理解處理器是如何運作的。
How processors really do it
第一篇文章已經提到，從底層來看，處理器之間是利用消息傳遞架構（message-passing architecture）進行通信的，如QPI或HyperTransport。然而，在匯編語言層面，程序員看到的只是 memory load 和 store 等操作。任何與這些 memory 操作相關的 acquire 和 release 語義都是一種假象，是由處理器的執行流水線提供出來的，也是基于它所運行的代碼和此處理器的體系架構的約束的。
例如，在 x86 處理器上，所有的 memory load 都算作 "load-acquire"，所有的 memory store 都算作 "store-release"；這種行為是（x86 這個）體系架構所要求的。在針對這些處理器進行代碼編譯時，仍然需要標注 acquire 和 release 操作以及插入 memory barrier，但這些標注只是給編譯器看的，用來避免進行無效的優化（invalid optimization）。即使是在這個工作模式下，體系架構也不能保證所有處理器都以相同的順序看到這些 load 和 store 的結果。比如，假設 a 和 b 已經初始化為零：
CPU 1 CPU 2
------------------- --------------------
store 1 into a store 1 into b
load b into x load a into y
如果手動排一下，將這四個操作進行各種交叉排列，你會發現至少有一個 store 是在相應的 load 之前完成的。因此，人們會認為在上述流程運行完成后，x 和 y 中至少有一個會是 1。然而，即使在 x86 處理器上，也有可能 x 和 y 讀出來都是 0。
為什么會這樣呢？原因就在于有 store buffer 這么個東西。store buffer 位于 CPU 與其 L1 cache 之間。到內存的 store 操作通常只會改變 cache line 中的一部分，因此為了完成這些 store，即使只是寫到 cache，也可能需要先從內存中讀取一個完整的 cache line，這個操作比較耗時。在這個操作過程中，要 store 的數據會先暫存在 store buffer 中，從而允許 CPU 可以繼續向后執行。
即使是這些具有 store buffer 的 CPU，也可以比較容易就確保 load-load、load-store、和 store-store 的順序：
在 out-of-order 的 CPU 上(這種 CPU 可以不按照代碼中出現的順序來執行指令，以提高性能)，可以通過預測執行的方式來針對之前的 load 操作來對 memory 操作進行排序。在 cache line 訪問和引起這次操作訪問的指令走完流水線（instruction retire）之間的這段時間里，CPU 會記錄、跟蹤這個 cache line 的 eviction 操作。各個指令走完流水線的順序是保證按照代碼順序的，所以會一直跟蹤直到其之前的 load 全部完成。如果在指令 retire 之前，cache line 發生了 eviction，那么預測執行就會被取消，處理器會重新發起 memory 操作。
確保 store 的順序就更簡單了，只要按照 FIFO 的順序，將 store buffer 中的數據 flush 到 cache 里去即可。
然而，確保 store-load 順序就不那么容易了。首先，某個 CPU 所發起的 store 操作可能正停留在它的 store buffer 中，因此當另一個 CPU 從 L1 cache 中 load 數據時，看不到這個 store 進去的值。其次，store buffer 還提供了 store forwarding 的能力，也就是說，memory load 的結果會直接從 store buffer 中獲取，而不是從 cache 讀取。如果 CPU 1 或 CPU 2 的 store buffer 中有 b 和 a 這一項，那么 load 操作就可能取到這個 store buffer 中的值，也就是 0。
解決這些問題的唯一方法是在 store 和 load 之間確保 store buffer 被 flush 干凈了。這個操作聽起來很耗時（會消耗幾十個時鐘周期），但這就是 full memory barrier 也就是 smp_mb()所做的事情了。下面代碼和上面的邏輯類似，只是修復過寫成 C 語言：
thread 1 thread 2
------------------- --------------------
WRITE_ONCE(a, 1); WRITE_ONCE(b, 1);
smp_mb(); smp_mb();
x = READ_ONCE(b); y = READ_ONCE(a);
假設 x 為 0。下圖中這一條從 read 到 write 的波浪線就表示 WRITE_ONCE(b，1) 覆蓋了 thread 1 所 load 的值，那么情況（在內核的 memory-model 文檔中有詳細描述）如下。
WRITE_ONCE(a, 1);
|
-----+----- smp_mb();
|
v
x = READ_ONCE(b); ???????> WRITE_ONCE(b, 1);
|
-----+----- smp_mb();
|
v
y = READ_ONCE(a);
因?yàn)檫@些都是 relax 操作，所以不足以在 thread 1 和 thread 2 之間確保兩者先后關系。而 barrier 本身也沒有 acquire 或 release 的語義，所以兩個線程之間根本沒有確保先后關系。
然而，這里 barrier 確實確保了兩個線程中的操作的先后排序。繼續以 x=0 的情況為例具體來說，thread 2 中 full memory barrier 保證在 read_once(a) 這一句執行時，store buffer 已經被 flush 了。會不會在 READ_ONCE(b) 執行之前就已經完成了呢？如果是這樣的話，READ_ONCE(b)肯定會看到 thread 2 之前的 WRITE_ONCE(b，1) (畢竟 store buffer 已經被 flush 了)，而 x 會是 1。這是一個矛盾，因此 READ_ONCE(b) 一定是先執行的：
WRITE_ONCE(a, 1); WRITE_ONCE(b, 1);
| |
| -----+----- smp_mb();
| |
v v
x = READ_ONCE(b); -----------> y = READ_ONCE(a);
(if x=0)
由于傳遞性原則，READ_ONCE(a)可以看到 WRITE_ONCE(a，1)的效果，也能看到 y=1。同樣，如果 thread 2 從 a 讀出來是 0，那么 thread 1 的 full memory barrier 保證了 READ_ONCE(a) 一定在 thread 1 的 READ_ONCE(b)之前執行完：
WRITE_ONCE(a, 1); WRITE_ONCE(b, 1);
| |
-----+----- smp_mb(); |
| |
v v
x = READ_ONCE(b); <----------- y = READ_ONCE(a);
(if y=0)
這里如果 y=0 就一定意味著 x=1。不同的執行流程可能會走到上述的兩種可能性之一，但無論如何，x和 y 不可能都是 0，因?yàn)槟且馕吨?read_once(a)在 read_once(b) 之前執行，反之亦然，這都是不可能出現的。
Linux 內核的 memory model并未提及這些read-read之間的"happen-before"關系，因?yàn)闆](méi)有說明哪個是釋放操作，哪個是獲取操作。但是，實際上它們對于不同線程之間的 memory 操作順序的確保方面，具有同樣的效果。因此，對那些底層使用了 full memory barrier 的高級別 API，我們也可以認為它們具有 acquire 或 release 的語義。這些 API 的使用者就也能利用 happens-before 的方式來思考他們的代碼。接下來的例子將展示如何在實踐中使用。
Sleep/wake-up synchronization
上一節的詳細描述，已經說明 full memory barrier 實際上以一種復雜、不直觀的方式來確保了先后順序。幸運的是，上述 "two thread and two flags" 這種模式（即每個線程向一個 flag 寫入、并從另一個 flag 讀取）對你來說也許就是你關于全內存壁壘所需要知道的全部了。

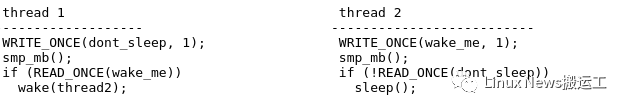

這個模式在很多實際的重要場景下都有應用。假設 thread 2 希望 thread 1 在 2 提出請求的時候采取行動，而此時 thread 1 想做一些其他事，甚至可能是一些不確定需要執行多長時間的工作，例如將打算退出調度器的 run queue 并進入 sleep 狀態。那么，代碼會是這樣的：
如果 thread 2 讀取 dont_sleep 得到值為 0，thread 1 讀取 wake_me 就會得到 1，并喚醒 thread 2。將 thread 1 視為具有 release 語義的話就更容易理解了（可以認為 wake()就是 mutex_unlock 的一部分）。如果 thread 1 讀取 wake_me 得到 0，thread 2 讀取 dont_sleep 就會得到 1，于是不會進入 sleep 狀態。通常，這種情況下應該是使用 acquire 語義的。
這里實際上隱藏了一個假設條件，即 thread 1 的 wake-up 這個請求永遠不會丟失，也就是說，哪怕在 thread 2 的 READ_ONCE()之后但在 sleep()之前調用 wake()，這個請求也要是仍然有效的。要避免這個 bug，可以讓 wake()和 sleep()的調用都使用同一個鎖來保護起來。這里我們?cè)僖淮慰吹搅?lockless pattern 是如何與傳統的 synchronization 合作的，畢竟加鎖的這條路平常都不會走到（也就是說這是一個 slow path）。

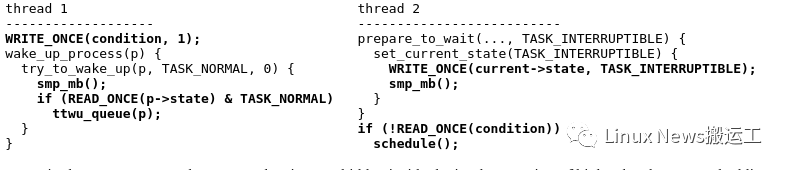

這種方法確實有效，例如在 Linux 的 prepare_to_wait() 和 wake_up_process() API 中就可以看到效果。這組接口是在 2.5.x 內核中引入的，當時 LWN 就進行了一些介紹。下面是展開了一些相關函數后，這個模式看起來是什么樣子：
正如我們?cè)谘凶x seqcount 時看到的，memory barrier 被隱藏在更高級別的 API 的實現里。實際上人們定義一個帶有 acquire 或者 release 語義的 API 的時候，其實就是在其內部加上一些 memory barrier 或者 load-acquire/store-release 操作。在這個案例中，wake_up_process() 就具有 release 語義，而 set_current_state()及調用它的 prepare_to_wait() 就具有 acquire 語義。
為了減少不必要的喚醒，通常會對 sleep condition 進行兩次檢查，就像這樣：
thread 1 thread 2
------------------- --------------------------
WRITE_ONCE(dont_sleep, 1); if (!READ_ONCE(dont_sleep)) {
smp_mb(); WRITE_ONCE(wake_me, 1);
if (READ_ONCE(wake_me)) smp_mb();
wake(thread2); if (!READ_ONCE(dont_sleep))
sleep();
}
在內核里，我們可以在 tcp_data_snd_check() 和調用 tcp_check_space()的地方（thread 1）和 tcp_poll()（thread 2）之間的交互過程中看到兩次檢查。在這種情況下，代碼沒能夠利用更高級別的抽象，所以可以仔細研究一下。thread 2 希望在 socket 的 send buffer 沒有空間的情況下 sleep，因此 tcp_poll()在檢查 __sk_stream_is_writeable()之前設置了帶有 "wake me" 含義的 SOCK_NOSPACE flag。tcp_poll()中lockless synchronization 的核心代碼是：
set_bit(SOCK_NOSPACE, &sk->sk_socket->flags);
smp_mb__after_atomic();
if (__sk_stream_is_writeable(sk, 1))
mask |= EPOLLOUT | EPOLLWRNORM;
如果 mask 是 0，調用這部分代碼的函數就會最終進入 sleep。smp_mb__after_atomic()是 smp_mb()的一個專用版本，但是語義相同。這些用于優化過的 barrier 會在未來的文章中得到進一步解釋。
而 thread 1 在處理完 send buffer 中的數據后，必須喚醒 thread 2，tcp_data_snd_check() 首先發送 packet 來從 buffer 中騰出空間（"不要睡覺了，現在有空間了！"），然后檢查 SOCK_NOSPACE，最后（通過 sk->sk_write_space()函數指針）調用到 sk_stream_write_space()，thread 2 就被喚醒。調用棧不算復雜，所以建議讀者自己可以去研究一下代碼。不過，我想強調一下 tcp_check_space()中的這段注釋：
/* pairs with tcp_poll() */
smp_mb();
if (test_bit(SOCK_NOSPACE, &sk->sk_socket->flags))
tcp_new_space(sk);
這里利用了 barrier 的 "pair" 含義，來告訴我們這個函數具有 acquire 或 release 的語義。read memory barrier 或者 write memory barrier 相當于直接告訴我們這個函數具有獲取或釋放的語義。對于一個 full memory barrier 來說，我們需要仔細閱讀 barrier 周圍的代碼。具體這個例子中，我們知道該函數在 "wake-up" 這一側，因此它就具有 release 語義；而 tcp_poll()則具有 acquire 語義。
幾乎內核中所有可以找到 smp_mb()的地方，都是類似的用法。例如：
workqueue 使用這個方式來決定是否有更多的工作需要 worker 去做。這種情況下，thread 1 的角色就被換成 insert_work()，而 thread 2 則變成 wq_worker_sleeping()。
在 futex()系統調用中，thread 1 的 write 是在 user space 發生的，而 memory barrier 和 read 操作則是 futex(FUTEX_WAKE)內部實現的。thread 2 的操作就完全是 futex(FUTEX_WAIT)的一部分（因?yàn)?wake_me 是 kernel memory 中的一個 flag)；FUTEX_WAIT 會使用 futex 的預期值作為系統調用的參數，并用它來決定是否 sleep。關于這里具體是如何生效的，可以參見 kernel/futex.c 文件開頭的長長的注釋。
在 KVM 中，沒有 sleep() 行為了，而是變成了進入處理器的 guest mode 并執行虛擬機內部工作的這個行為了。為了讓處理器從 guest mode 退出來，kvm_vcpu_kick() 會向處理器發送一個處理器間中斷（inter-processor interrupt）?？梢愿@一串函數調用直到 kvm_vcpu_exiting_guest_mode()，在這里就能找到我們熟悉的關于 memory barrier pairing 的注釋了，這個函數也是讀取 vcpu->mode 的地方。
Virtio 設備中實際上有兩處在使用我們介紹的這個模式。其中之一是在 driver 希望停止處理 completed requests，并且發送一個中斷來對其進行喚醒操作。另一方面，device 想停止處理 submitted requests，device 就通過寫入 "doorbell"內存位置（相當于按門鈴）來喚醒它。
我們這就完成了 memory barrier 的介紹。后續，我們將討論一下 compare-and-swap 操作、它們?nèi)绾闻c鎖結合起來實現 lock-free fast path、以及它們?cè)趯?shí)現 lock-free linked list 中起到的作用。
