詳解RoCE網絡技術

以太網技術目前在全球互聯的因特網中始終占據主導地位，但在高帶寬、低延時的專有網絡中卻透露出許多弊端。隨著網絡融合概念的興起，在IETF發布了的DCB(Data Center Bridging)標準中，基于RDMA/Infiniband的無損鏈路得以解決，以太網終于在專有網絡領域內擁有了自己的標準，同時也提出了RoCE(RDMA over Converged Ethernet)的概念。

經過版本的升級(從RoCEv1到RoCEv2)，10Gb及以上的新型NIC和switch基本都集成了RoCE支持。

RoCEv1

??2010年4月，IBTA發布了RoCE，此標準是作為Infiniband Architecture Specification的附加件發布的，所以也稱為IBoE（InfiniBand over Ethernet）。這時的RoCE標準是在以太鏈路層之上用IB網絡層代替了TCP/IP網絡層，所以不支持IP路由功能。RoCE V1協議在以太層的typeID是0x8915。
??在RoCE中，infiniband的鏈路層協議頭被去掉，用來表示地址的GUID被轉換成以太網的MAC。Infiniband依賴于無損的物理傳輸，RoCE也同樣依賴于無損的以太傳輸，這一要求會給以太網的部署帶來了成本和管理上的開銷。

以太網的無損傳輸必須依靠L2的QoS支持，比如PFC(Priority Flow Control)，接收端在buffer池超過閾值時會向發送方發出pause幀，發送方MAC層在收到pause幀后，自動降低發送速率。這一要求，意味著整個傳輸環節上的所有節點包括end、switch、router，都必須全部支持L2 QoS，否則鏈路上的PFC就不能在兩端發揮有效作用。

RoCEv1幀結構示意圖

? ? ? RoCEv1對應的協議請規范參考InfiniBand? Architecture Specification Release 1.2.1 Annex A16: RoCE

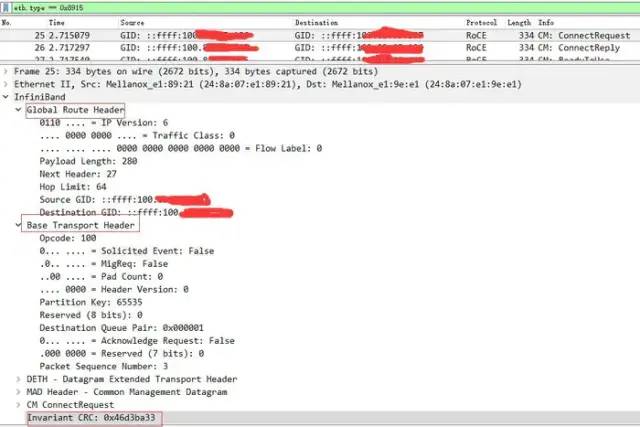

RoCEv1報文內容示意圖

RoCEv2

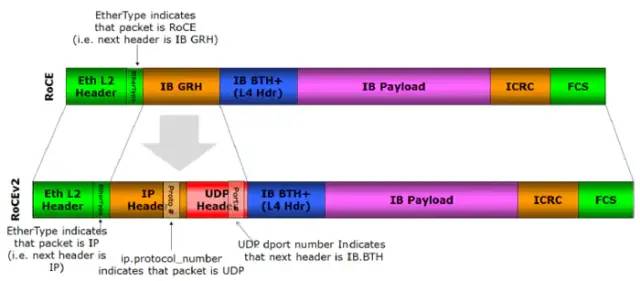

??由于RoCEv1的數據幀不帶IP頭部，所以只能在L2子網內通信。為了解決此問題，IBTA于2014年提出了RoCE V2，RoCEv2擴展了RoCEv1，將GRH(Global Routing Header)換成UDP header +　IP header，擴展后的幀結構如下圖所示。
RoCEv2幀結構

對應一個具體的報文示意圖如下圖所示。

RoCEv2報文示意圖

針對RoCE v1和RoCE v2，以下兩點值得注意：

• RoCE v1(Layer 2)運作在Ehternet Link Layer(Layer 2)所以Ethertype 0x8915，所以正常的Frame大小為1500 bytes，而Jumbo Frame則是9000 bytes。
• RoCE v2(Layer 3)運作在UDP/IPv4或UDP/IPv6之上(Layer 3)，采用UDP Port 4791進行傳輸。因?yàn)?RoCE v2的封包是座落在 Layer 3之上可進行路由，所以有時又會稱為「Routable RoCE」或簡稱「RRoCE」。


Soft-RoCE

??Linux內核在4.9通過軟件的實現了RoCEv2，即Soft-RoCE。不同于RoCE，softRoCE適用于任何以太環境，無需依賴NIC、switch、L2QoS等支持。
??softRoCE的目標是在所有支持以太網的設備上都可以部署RDMA傳輸，其實現可分成兩部分，對上通過librxe與RDMA stack（libibverbs）耦合，對下通過rxe.ko與linux stack layer3耦合，用戶通過某個eth NIC的UDP隧道為虛擬的RDMA設備傳輸RoCE數據。

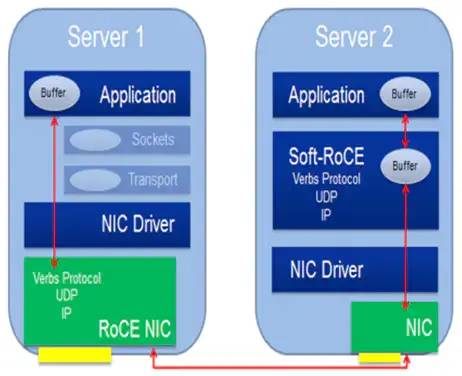

Soft-RoCE通信示意圖
??在性能敏感的虛擬化場景，VM環境需要直接訪問底層硬件。借助于softRoCE，底層的網卡硬件也不需要暴露在VM環境就可以使用掛載的虛擬RoCE設備。
??通過在節點上安裝soft-RoCE，它就可以與支持RoCE的節點或者是同樣安裝有soft-RoCE的節點建立RDMA傳輸。盡管在傳統以太上，one-copy甚至zero-copy的方案已經出現多個，但個人認為soft-RoCE的 最大意義是使得不具備RDMA NIC的數據中心用最小的成本構建起高效的RDMA網絡，所以softRoCE作為RoCE方案的重要補充，已經逐漸成為RDMA生態（IBTA）下一步開發的標準構件。

網絡要求

&RoCE可以運行在無損網絡環境和有損網絡環境中，如果運行在有損網絡環境中，稱為彈性RoCE(Resilient RoCE)；如果運行在無損網絡環境中，稱為無損RoCE(Lossless RoCE)。

• 彈性RoCE網絡 - 可以發送RoCE流的有損網絡環境，即無需開啟PFC/ECN的網絡環境
  https://community.mellanox.com/s/article/introduction-to-resilient-roce---faq
• 無損RoCE網絡 - 網絡中開啟PFC流控功能，確保網絡的無損特性
  https://community.mellanox.com/s/article/roce-v2-considerations#jive_content_id_Resilient_RoCE

---

---

??

總結：盡管RoCE對鏈路層和物理層存在特殊依賴，但是在部署新型的數據中心時，對于較新型switch、NIC、SOC基本上都會集成網絡融合DCB和RDMA支持。所以在新建Data Center、SAN時，性能最優的RoCE是最佳選擇。而在舊DC、SAN擴容或者成本敏感型的優化時，僅需要RNIC的iWRAP或者完全不依賴任何硬件的softRoCE更加適合。

參考文獻：https://www.cnblogs.com/echo1937/p/7018266.html
http://hustcat.github.io/roce-protocol/
RoCE: An Ethernet-InfiniBand Love Story
InfiniBand? Architecture Specification Release 1.2.1 Annex A16: RoCE
InfiniBand? Architecture Specification Release 1.2.1 Annex A17: RoCEv2
RoCEv2 CNP Packet Format Example作者：北春南秋

鏈接：https://www.jianshu.com/p/85e7309c6187
