本文由“GO開源說”第十一期 《KubeSphere—面向云原生應用的容器混合云》直播內容修改整理而成，視頻內容較長，本文內容有所刪減和重構。

KubeSphere 是在 Kubernetes 之上構建的面向云原生應用的容器混合云管理系統。支持多云與多集群管理，提供全棧的自動化運維能力，幫助企業用戶簡化 DevOps 工作流，提供了運維友好的向?qū)讲僮鹘缑?，幫助企業快速構建一個強大和功能豐富的容器云平臺。

KubeSphere 為用戶提供構建企業級 Kubernetes 環境所需的多項功能，例如多云與多集群管理、Kubernetes 資源管理、DevOps、應用生命周期管理、微服務治理（服務網格）、日志查詢與收集、服務與網絡、多租戶管理、監控告警、事件與審計查詢、存儲管理、訪問權限控制、GPU 支持、網絡策略、鏡像倉庫管理以及安全管理等。

KubeSphere 對不同云生態系統的支持非常友好，因?yàn)樗鼘?duì)原生 Kubernetes 本身沒有任何的侵入。換句話說，KubeSphere 可以部署并運行在任何基礎架構以及所有版本兼容的 Kubernetes 集群之上，包括虛擬機、物理機、數據中心、公有云和混合云等。

豐富的生態工具

KubeSphere 圍繞 K8s 生態發展，旨在降低K8s 和云原生生態工具的學習成本和復雜性，解決 Kubernetes 易用性的痛點。

產品矩陣

伴隨著 KubeSphere 的發展，為滿足不同用戶的使用需求，衍生出了一系列的優秀的開源工具

KubeKey

KubeKey 是由 KubeSphere 衍生的 K8s 集群安裝工具。它提供了一個即插即用的架構，可以無縫集成第三方組件。KubeKey 旨在將群集安裝為一個對象，即 CaaO (Cluster as an Object)。

相較于傳統的集群安裝工具 KubeKey 有以下的優點：

1. 基于 Ansible 的安裝程序具有大量軟件依賴性，例如Python。KubeKey 使用Go語言開發，可以消除在各種環境中的依賴問題，從而提高安裝成功率。
2. KubeKey 使用 Kubeadm 在節點上盡可能多地并行安裝K8s集群，以降低安裝復雜性并提高效率。與較舊的安裝程序相比，它將大大節省安裝時間。
3. KubeKey 支持各種類型的集群安裝與拓展：allinone、多節點、高可用集群。

KubeKey 的核心功能:

1. 支持多版本 K8s 集群部署
2. 支持在 ARM 架構的 K8s 集群部署
3. 支持多種容器運行時: Docker、Containerd、iSula、CRI-O
4. 支持多種網絡插件: Calico、Flannel、Kube-OVN、Cilium
5. 集群證書檢查和更新
6. ETCD 數據備份

KubeEye

KubeEye 是一個 K8s 集群巡檢工具，可以幫助你快速定位 K8s 集群中出現的異常。

KubeEye 的核心功能：

1. 檢測 K8s 控制平面的異常
2. 幫助您檢測各種節點問題，包括內存、CPU、磁盤壓力，意外的內核錯誤日志等
3. 根據行業最佳實踐驗證集群中資源的YAML規范

PorterLB

PorterLB 是一個裸金屬環境負載均衡器實現。

PorterLB 的核心功能：

1. 基于 BGP 路由動態配置
2. 基于路由器 ECMP 的負載均衡
3. VIP 管理

KubeSphere 的核心功能及架構

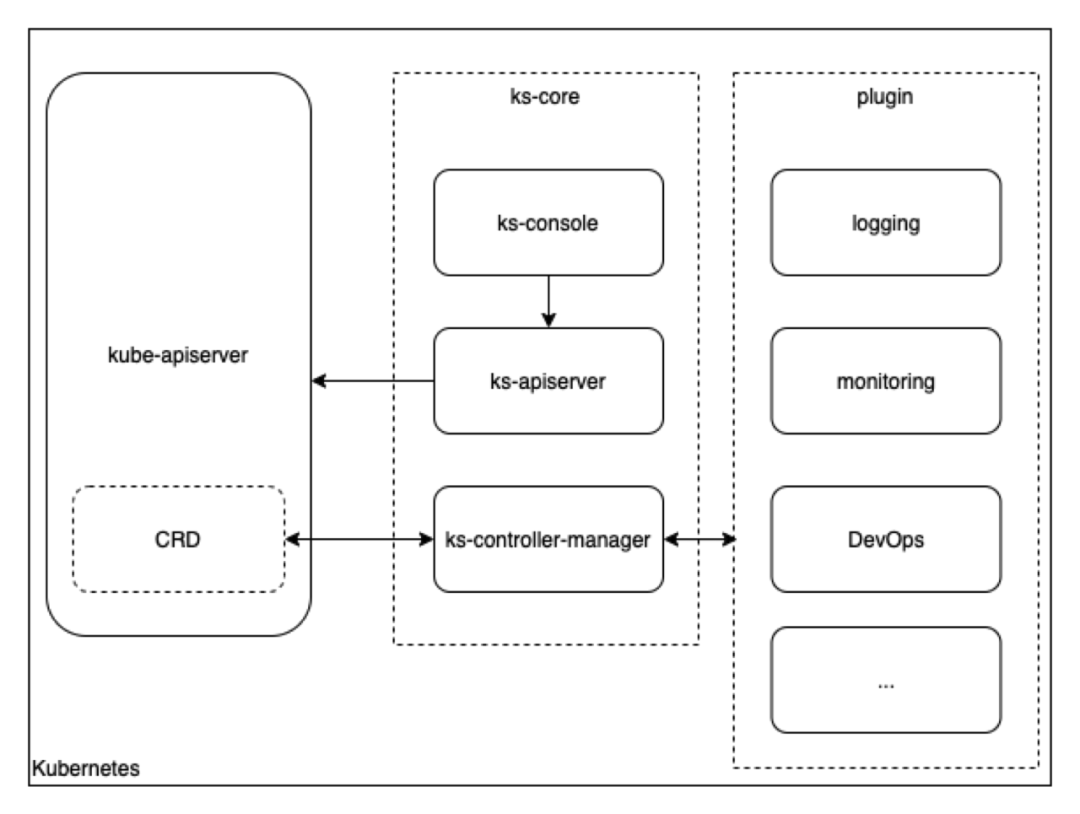

KubeSphere 的核心架構如圖所示

核心組件主要有三個：

1. ks-console 獨立的前端服務
2. ks-apiserver 負責認證鑒權，基本的邏輯處理和請求轉發
3. ks-controller-manager 負責核心資源的狀態維護

KubeSphere 的設計中沿用了 K8s 聲明式 API 的風格，所有可操作的資源都盡可能的抽象成為 CustomResource。與命令式 API 相比，聲明性API的使用更加簡潔，并且提供了更好的抽象性, 告訴程序最終的期望狀態（做什么），而不關心怎么做。

借助 kube-apiserver、etcd 進行數據同步和數據持久化，通過 ks-controller-manager 維護這些資源的狀態，以達到最終狀態的一致性。

例如 KubeSphere 中的流水線、用戶憑證、用戶實體、告警通知的配置，都可以通過 CRD 進行定義，借助 K8s 成熟的架構與工具鏈，可以方便的與 K8s 進行結合，降低各組件之間的耦合，降低系統的復雜度。

ks-apiserver 的核心架構

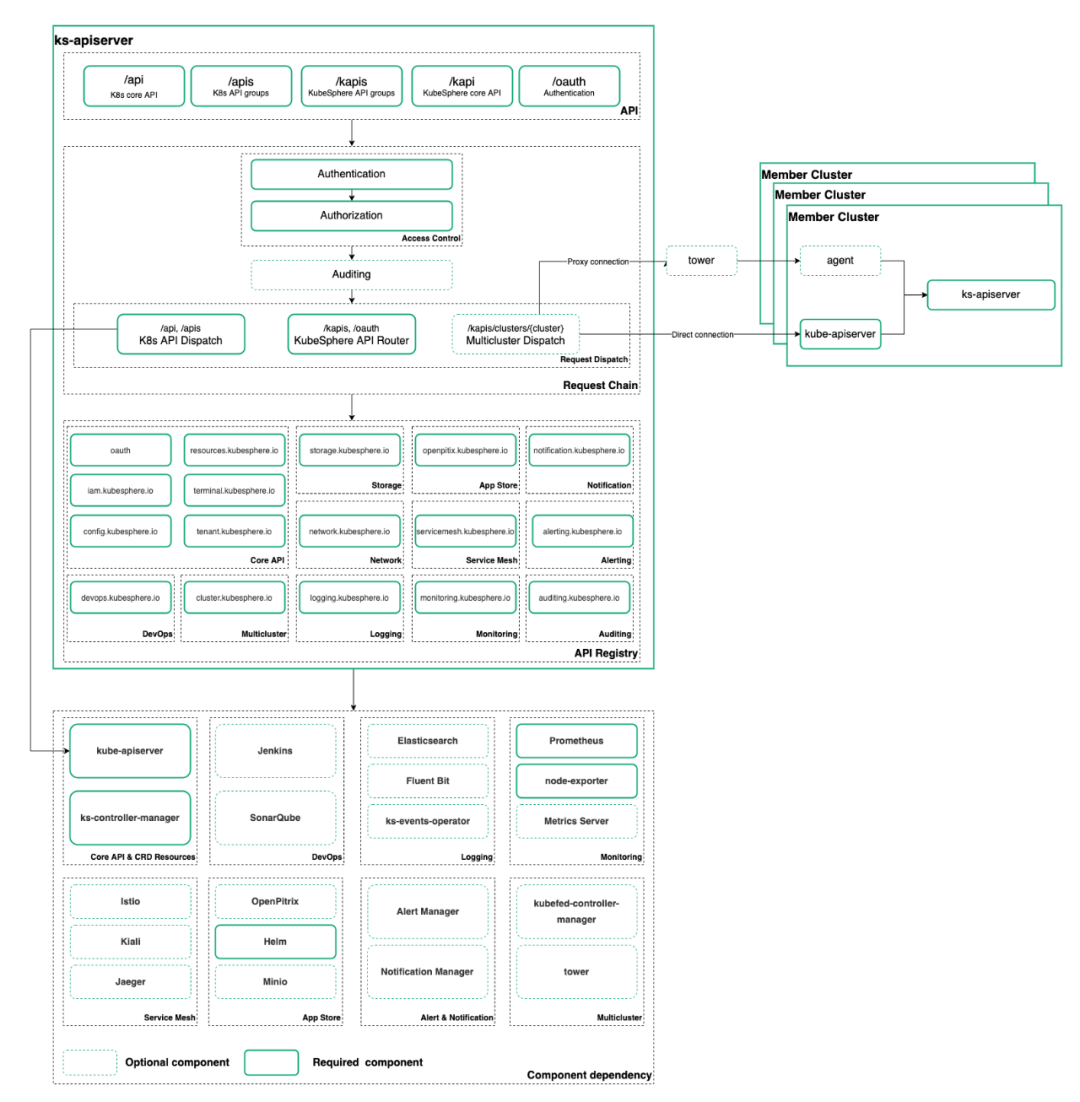

ks-apiserver 是 KubeSphere 核心的后端組件，負責前后端數據的交互、請求的代理分發、認證與鑒權。下圖是 ks-apiserver 的核心架構：

與 K8s 相同 ks-apiserver 使用了 go-restful 框架提供 WebService，請求鏈路中增加多個 Filter 用于動態的攔截請求和響應，實現認證、鑒權、審計邏輯轉發和反向代理功能，KubeSphere 的 API 風格也盡可能的跟隨 K8s 的模式，方便與 RBAC 的集成。

另外一個比較重要的部分就是插件化的架構，借助 CRD + controller 進行解耦，可以極大的簡化與第三方工具、軟件的集成方式。

K8s 社區也為我們提供了豐富的工具鏈，借助 controller-runtime 和 kubebuiler 可以很方便的開發自己的 controller。

多集群核心架構

如今，各種組織跨不同的云廠商或者在不同的基礎設施上運行和管理多個 Kubernetes 集群的做法非常普遍。由于每個 Kubernetes 集群都是一個相對獨立的單元，上游社區正在艱難地研究和開發多集群管理解決方案。即便如此，Kubernetes 集群聯邦（Kubernetes Cluster Federation，簡稱 KubeFed）可能是其中一種可行的方法。

多集群管理最常見的使用場景包括服務流量負載均衡、隔離開發和生產環境、解耦數據處理和數據存儲、跨云備份和災難恢復、靈活分配計算資源、跨區域服務的低延遲訪問以及避免廠商鎖定等。

KubeSphere 多集群的整體架構圖如圖所示，多集群控制平面所在的集群稱之為 Host 集群，其管理的集群稱為 Member 集群，本質上是一個安裝了 KubeSphere 的 Kubernetes 集群，Host 集群需要能夠訪問 Member 集群的 kube-apiserver，Member 集群之間的網絡連通性沒有要求。管理集群 Host Cluster 獨立于其所管理的成員集群，Member Cluster 并不知道 Host Cluster 存在，這樣做的好處是當控制平面發生故障時不會影響到成員集群，已經部署的負載仍然可以正常運行，不會受到影響。

Host 集群同時承擔著 API 入口的作用，由 Host Cluster 將對 Member 集群的資源請求轉發到 Member 集群，這樣做的目的是方便聚合，而且也利于做統一的權限認證。

KubeSphere 多集群中只要求 Host 集群能夠訪問 Member 集群的 Kubernetes APIServer，對于集群層面的網絡連通性沒有要求。KubeSphere中對于 Host 和 Member 集群的連接提供了兩種方式：

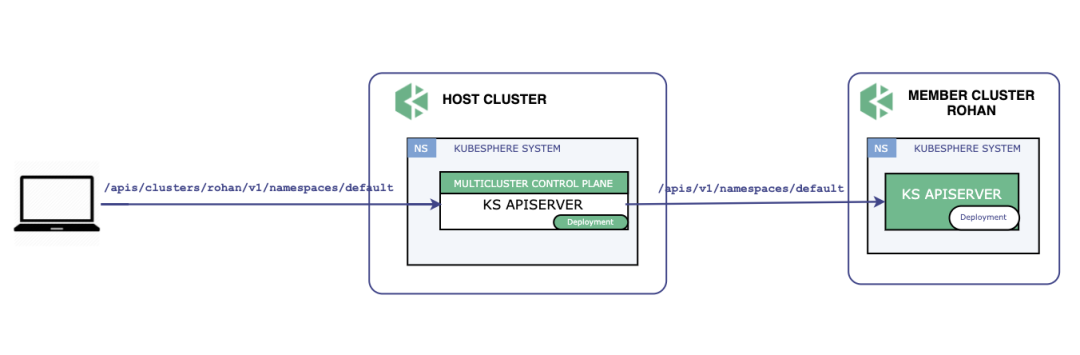

直接連接：如果 Member 集群的 kube-apiserver 地址可以在 Host 集群上的任一節點都能連通，那么即可以使用這種直接連接的方式，Member 集群只需提供集群的 kubeconfig 即可。這種方式適用于大多數的公有云 Kubernetes 服務，或者 Host 集群和 Member 集群在同一網絡的情形。

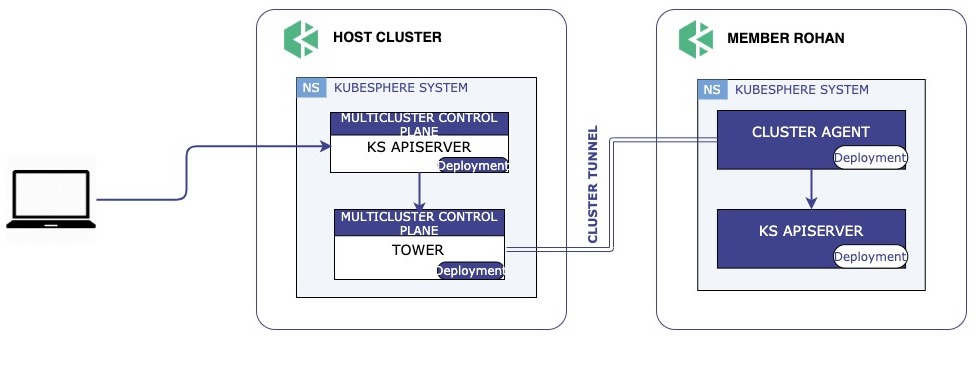

代理連接：如果 Member 集群在私有網絡中，無法暴露 kube-apiserver 地址， KubeSphere 提供了一種代理的方式，即 Tower。具體來說 Host 集群上會運行一個代理服務，當有新集群需要加入時，Host 集群會生成加入所有的憑證信息，Member 集群上運行 Agent 會去連接 Host 集群的代理服務，連接成功后建立一個反向代理隧道。由于 Member 集群的 kube-apiserver 地址在代理連接下會發生變化，需要 Host 集群為 Member 集群生成一個新的 Kubeconfig 。這樣的好處是可以屏蔽底層細節，對于控制平面來說無論是直接連接還是代理方式連接，呈現給控制平面的都是一個可以直接使用的 Kubeconfig。

DevOps

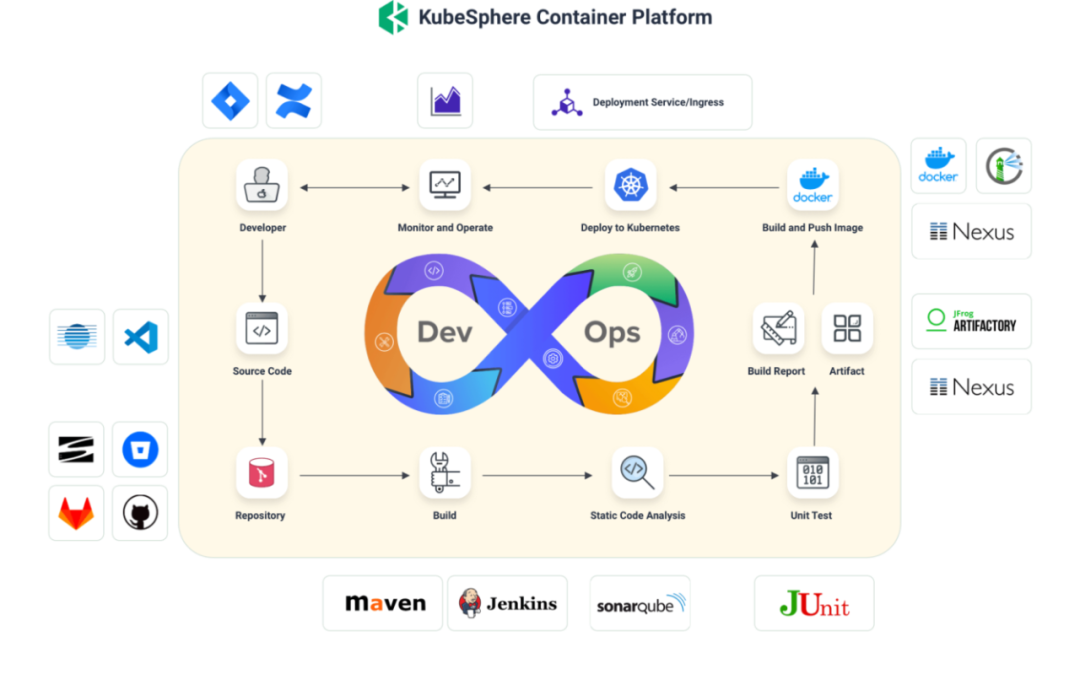

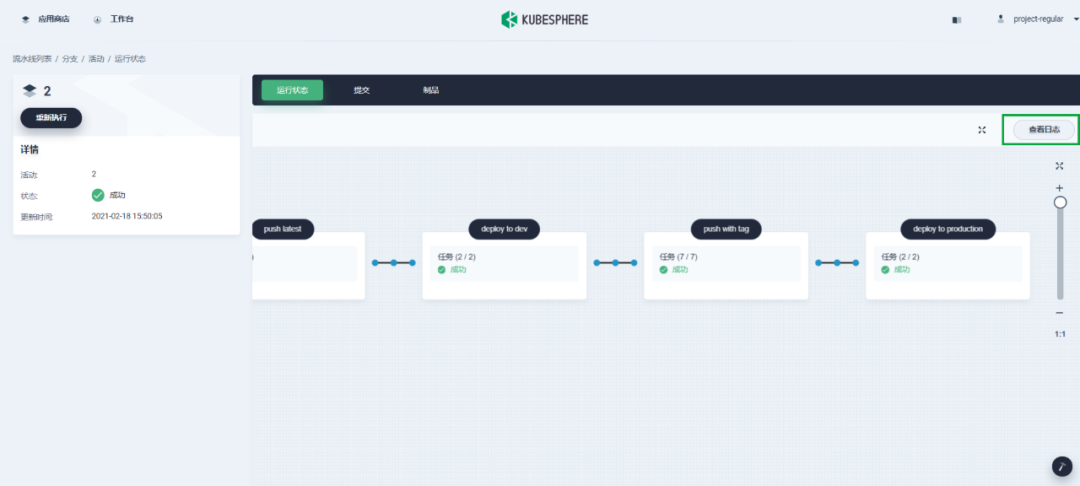

KubeSphere 提供了基于 Jenkins 的可視化 CI/CD 流水線編輯，無需對 Jenkins 進行配置，同時內置豐富的 CI/CD 流水線插件，包括Binary-to-Image (B2I) 和Source-to-Image (S2I)，用于將源代碼或二進制文件打包到準備運行的容器映像中。

CI/CD 流水線

• 自動化：CI/CD 流水線和構建策略均基于 Jenkins，可簡化和自動化開發、測試和生產過程。緩存依賴項用于加速構建和部署。
• 開箱即用：用戶可以基于他們的 Jenkins 構建策略和客戶端插件來創建基于 Git repository/SVN 的 Jenkins 流水線。在內置的 Jenkinsfile 中定義任何步驟和階段。支持常見的代理類型，例如 Maven，Node.js 和 Go。用戶也可以自定義代理類型。
• 可視化：用戶可以輕松地與可視化控制面板進行交互，編輯、管理 CI/CD 流水線。
• 質量管理：支持通過靜態代碼分析掃描來檢測DevOps 工程中的 bug、代碼錯誤和安全漏洞。
• 日志：日志完整記錄 CI/CD 流水線運行全過程。

基于 Istio 的服務網絡

KubeSphere 服務網絡由一組生態系統項目組成，例如 Istio，Envoy 和 Jaeger。我們?cè)O(shè)計了一個統一的用戶界面來使用和管理這些工具。大多數功能都是現成的，并且是從開發人員的角度進行設計的，這意味著 KubeSphere 可以幫助用戶減少學習難度，因?yàn)椴恍枰獑为?dú)深入研究這些工具。

KubeSphere 服務網絡為分布式應用程序提供細粒度的流量管理、可觀測性、服務跟蹤以及服務身份和安全性管理。因此，開發人員只需要專注于核心業務。通過 KubeSphere 的服務網絡管理，用戶可以更好地跟蹤、查看路由和優化 Kubernetes 中用于云原生應用程序的通信。

流量管理

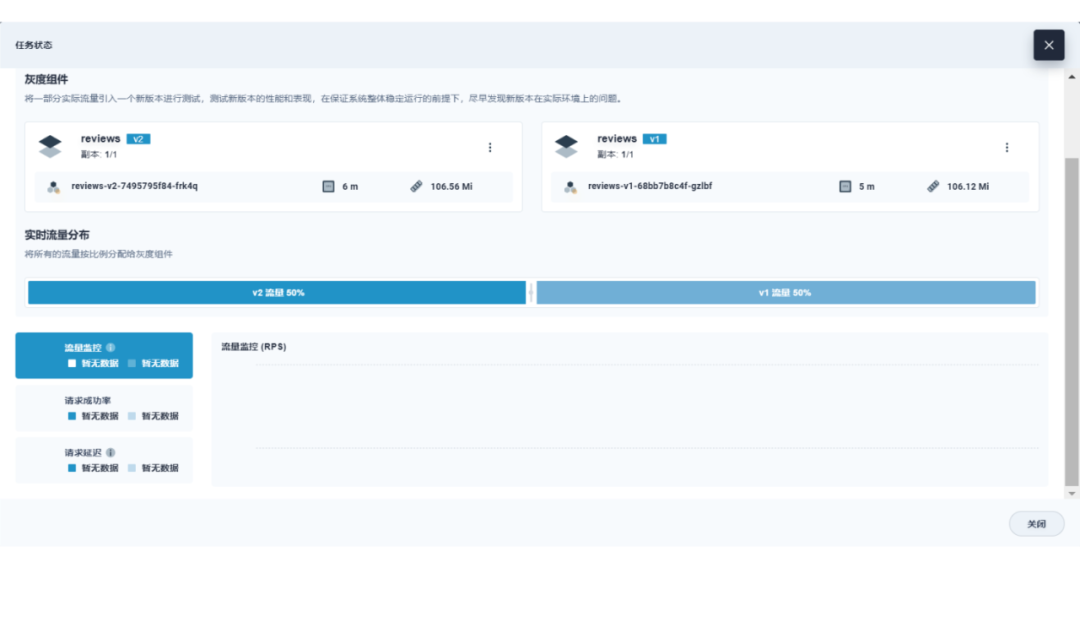

• 金絲雀發布：金絲雀發布是在現有生產系統旁邊創建了一個全新的獨立生產環境，通過使新版本只對少數終端用戶可用，這樣可降低向推出新代碼和功能的風險。如果新版本一切順利，用戶可以更改百分比，并逐漸用新版本替換舊版本。
• 藍綠發布：允許用戶同時運行一個應用程序的兩個版本。藍色代表當前應用程序版本，綠色代表經過功能和性能測試的新版本。一旦測試結果成功，就將應用程序流量從生產版本（藍色）路由到新版本（綠色）。
• 流量鏡像：流量鏡像也叫作影子流量，是指通過一定的配置將線上的真實流量復制一份到鏡像服務中去，我們通過流量鏡像轉發以達到在不影響線上服務的情況下對流量或請求內容做具體分析的目的，它的設計思想是只做轉發而不接收響應（fire and forget），使團隊能夠以最小的風險進行生產變更。
• 斷路器：允許用戶設置服務內單個主機的呼叫限制，例如并發連接數或?qū)υ撝鳈C(jī)的呼叫失敗次數。

應用程序管理和編排

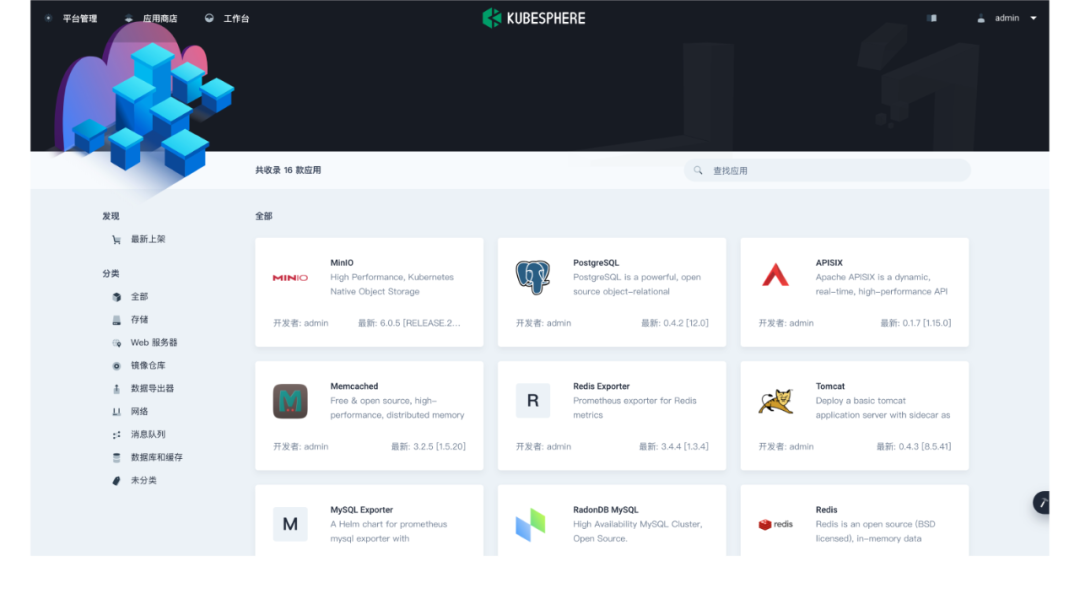

• 應用商店：KubeSphere 提供了一個基于開源 OpenPitrix 的應用商店，支持應用上傳、應用審核、應用上架與分類、應用部署，為用戶提供應用全生命周期管理功能。
• 應用資料庫：在 KubeSphere 中，用戶可以創建一個托管在對象存儲，例如 QingStor 、 AWS S3 中的應用存儲庫或 GitHub 中， 提交到應用程序存儲庫的應用程序包由應用程序的 Helm Chart 模板文件組成。
• 應用程式范本：有了應用程序模板，KubeSphere 只需單擊一下即可提供一種可視化的方法來部署應用程序。在內部，應用程序模板可以幫助企業中的不同團隊共享中間件和業務系統。在外部，它們可以用作基于不同方案和需求的應用程序交付的行業標準。

多維度監控

KubeSphere 通過可視化界面操作監控、運維功能，可簡化操作和維護的整個過程。它提供了對各種資源的自定義監控，并可以立即將發生的問題發送給用戶。

• 可定制的監控儀表板：用戶可以準確決定需要以哪種形式監控哪些工具。KubeSphere 中提供了不同的模板供用戶選擇，例如 Elasticsearch，MySQL 和 Redis?；蛘?，他們也可以創建自己的監視模板，包括圖表，顏色，間隔和單位。
• 運維友好：開放標準接口，易于對接企業運維系統，以統一運維入口實現集中化運維。
• 第三方兼容性：KubeSphere 與 Prometheus 兼容，后者是用于在 Kubernetes 環境中進行監視的事實指標收集平臺。監視數據可以在 KubeSphere 的 Web 控制臺中無縫顯示。
• 二級精度的多維度監控：
• 在集群資源維度，系統提供了全面的指標，例如 CPU 利用率、內存利用率、CPU 平均負載、磁盤使用量、inode 使用率、磁盤吞吐量、IOPS、網卡速率、容器組運行狀態、ETCD 監控、API Server 監控等多項指標。
• 在應用資源維度，提供針對應用的 CPU 用量、內存用量、容器組數量、網絡流出速率、網絡流入速率等五項監控指標。并支持按用量排序和自定義時間范圍查詢，快速定位異常提供按節點、企業空間、項目等資源用量排行。
• 排序：用戶可以按節點，工作空間和項目對數據進行排序，從而以直觀的方式為他們的資源運行提供圖形化視圖。
• 組件監控：它允許用戶快速定位任何組件故障，以避免不必要的業務停機。

自研多租戶告警系統

• 自定義告警策略和規則：支持基于多租戶、多維度的監控指標告警。該系統將發送與各種資源，如節點、網絡和工作負載相關的告警。可自定義包含多個告警規則的告警策略，如重復間隔和時間，來定制自己的告警策略、閾值和告警級別。
• 準確的事件跟蹤：用戶可以及時了解集群內部發生的情況，例如容器運行狀態（成功或失敗），節點調度和鏡像拉取結果。它們將被準確記錄，并在 Web 控制臺中顯示結果，狀態和消息。在生產環境中，這將幫助用戶及時響應任何問題。
• 增強審計安全性：由于 KubeSphere 具有對用戶授權的細粒度管理，因此可以將資源和網絡完全隔離以確保數據安全。全面的審核功能使用戶可以搜索與任何操作或告警相關的活動。
• 多種通知方式：電子郵件是用戶接收想要了解的相關活動的通知的一種關鍵方法?？梢愿鶕?jù)用戶自己設置的規則發送郵件，用戶可以自定義發件人電子郵件地址及其收件人列表。此外，還支持其他渠道，例如 Slack 和 WeChat。因此，無論用戶選擇哪種渠道，KubeSphere都會為用戶提供更多的通知首選項，因?yàn)樗麄儠?huì)根據KubeSphere的最新開發進行更新。

日志查詢與收集

• 多租戶日志管理.：提供多租戶日志管理，在 KubeSphere 的日志查詢系統中，不同的租戶只能看到屬于自己的日志信息，支持中文日志檢索，支持日志導出。
• 多級日志查詢：多級別的日志查詢（項目/工作負載/容器組/容器以及關鍵字）、靈活方便的日志收集配置選項等。
• 多種日志收集平臺：用戶可以選擇多種日志收集平臺，例如 Elasticsearch，Kafka 和 Fluentd。
• 落盤日志收集功能：對于將日志以文件形式保存在 Pod 掛盤上的應用，支持開啟落盤日志收集功能。

還有很多優秀的功能無法一一列舉，可以移步官方網站查看詳情。

KubeSphere 社區

社區驅動著 KubeSphere 的發展，你可以在 GitHub 上找到所有源代碼、文檔和相關討論。如果你對 KubeSphere 感興趣，我們歡迎你參與到社區開放的興趣小組，不定期的社區會議一定有你感興趣的內容，歡迎你來提出不一樣的見解！

4 月 29 日 KubeSphere 3.1 版本 GA，得益于諸多開發者的貢獻，感謝你們的付出，也歡迎更多志同道合的小伙伴們加入！

以下是 KubeSphere 主要的開源項目，歡迎大家以各種不同方式參與貢獻，可以是文檔文案的翻譯、也可以是吐槽 bug 的 issue，更加歡迎各位大牛的 PR！

項目	描述
KubeKey	K8s 集群安裝工具
KubeEye	K8s 集群巡檢工具
ks-console	KubeSphere 前端項目
ks-apiserver	KubeSphere 后端項目
KubeSphere Website	KubeSphere官網、文檔
PorterLB	一個裸金屬環境負載均衡器實現
Fluent Bit Operator	Fluent Bit Operator
Notification Manager	獨立的通知模塊
OpenFunction	云原生FaaS平臺
OpenPitrix	全生命周期云原生應用管理
