Flink+Hologres億級用戶實時UV精確去重最佳實踐
因?yàn)闃I(yè)務需求不同，通常會分為兩種場景：
離線計算場景：以T+1為主，計算歷史數據 實時計算場景：實時計算日常新增的數據，對用戶標簽去重
針對離線計算場景，Hologres基于RoaringBitmap，提供超高基數的UV計算，只需進行一次最細粒度的預聚合計算，也只生成一份最細粒度的預聚合結果表，就能達到亞秒級查詢。具體詳情可以參見往期文章>>Hologres如何支持超高基數UV計算(基于RoaringBitmap實現)
對于實時計算場景，可以使用Flink+Hologres方式，并基于RoaringBitmap，實時對用戶標簽去重。這樣的方式，可以較細粒度的實時得到用戶UV、PV數據，同時便于根據需求調整最小統計窗口（如最近5分鐘的UV），實現類似實時監控的效果，更好的在大屏等BI展示。相較于以天、周、月等為單位的去重，更適合在活動日期進行更細粒度的統計，并且通過簡單的聚合，也可以得到較大時間單位的統計結果。
主體思想
Flink將流式數據轉化為表與維表進行JOIN操作，再轉化為流式數據。此舉可以利用Hologres維表的insertIfNotExists特性結合自增字段實現高效的uid映射。
Flink把關聯的結果數據按照時間窗口進行處理，根據查詢維度使用RoaringBitmap進行聚合，并將查詢維度以及聚合的uid存放在聚合結果表，其中聚合出的uid結果放入Hologres的RoaringBitmap類型的字段中。
查詢時，與離線方式相似，直接按照查詢條件查詢聚合結果表，并對其中關鍵的RoaringBitmap字段做or運算后并統計基數，即可得出對應用戶數。

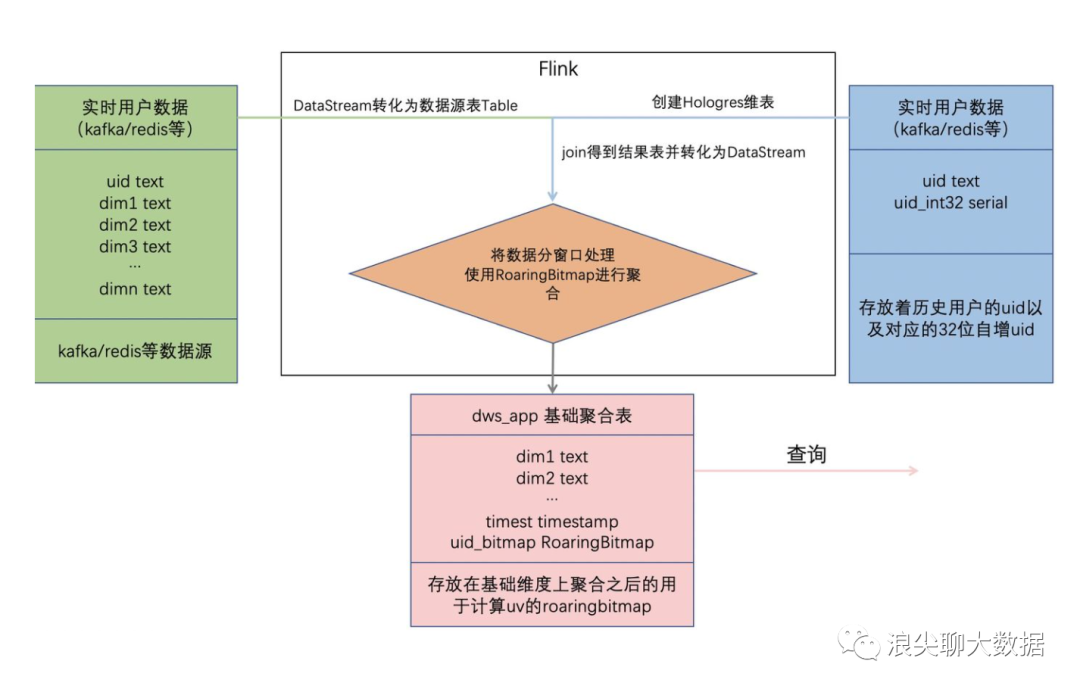

處理流程如下圖所示
方案最佳實踐
1.創建相關基礎表
1）創建表uid_mapping為uid映射表，用于映射uid到32位int類型。
RoaringBitmap類型要求用戶ID必須是32位int類型且越稠密越好（即用戶ID最好連續）。常見的業務系統或者埋點中的用戶ID很多是字符串類型或Long類型，因此需要使用uid_mapping類型構建一張映射表。映射表利用Hologres的SERIAL類型（自增的32位int）來實現用戶映射的自動管理和穩定映射。
由于是實時數據, 設置該表為行存表，以提高Flink維表實時JOIN的QPS。
BEGIN;
CREATE TABLE public.uid_mapping (
uid text NOT NULL,
uid_int32 serial,
PRIMARY KEY (uid)
);
--將uid設為clustering_key和distribution_key便于快速查找其對應的int32值
CALL set_table_property('public.uid_mapping', 'clustering_key', 'uid');
CALL set_table_property('public.uid_mapping', 'distribution_key', 'uid');
CALL set_table_property('public.uid_mapping', 'orientation', 'row');
COMMIT;
2）創建表dws_app為基礎聚合表，用于存放在基礎維度上聚合后的結果。
使用RoaringBitmap前需要?jiǎng)?chuàng)建RoaringBitmap extention，同時也需要Hologres實例為0.10版本
CREATE EXTENSION IF NOT EXISTS roaringbitmap;
為了更好性能，建議根據基礎聚合表數據量合理的設置Shard數，但建議基礎聚合表的Shard數設置不超過計算資源的Core數。推薦使用以下方式通過Table Group來設置Shard數
--新建shard數為16的Table Group，
--因?yàn)闇y試數據量百萬級，其中后端計算資源為100core，設置shard數為16
BEGIN;
CREATE TABLE tg16 (a int); --Table Group哨兵表
call set_table_property('tg16', 'shard_count', '16');
COMMIT;
相比離線結果表，此結果表增加了時間戳字段，用于實現以Flink窗口周期為單位的統計。結果表DDL如下：
BEGIN;
create table dws_app(
country text,
prov text,
city text,
ymd text NOT NULL, --日期字段
timetz TIMESTAMPTZ, --統計時間戳，可以實現以Flink窗口周期為單位的統計
uid32_bitmap roaringbitmap, -- 使用roaringbitmap記錄uv
primary key(country, prov, city, ymd, timetz)--查詢維度和時間作為主鍵，防止重復插入數據
);
CALL set_table_property('public.dws_app', 'orientation', 'column');
--日期字段設為clustering_key和event_time_column，便于過濾
CALL set_table_property('public.dws_app', 'clustering_key', 'ymd');
CALL set_table_property('public.dws_app', 'event_time_column', 'ymd');
--等價于將表放在shard數為16的table group
call set_table_property('public.dws_app', 'colocate_with', 'tg16');
--group by字段設為distribution_key
CALL set_table_property('public.dws_app', 'distribution_key', 'country,prov,city');
COMMIT;
2.Flink實時讀取數據并更新dws_app基礎聚合表
完整示例源碼請見alibabacloud-hologres-connectors examples
1）Flink 流式讀取數據源（DataStream），并轉化為源表（Table）
//此處使用csv文件作為數據源，也可以是kafka等
DataStreamSource odsStream = env.createInput(csvInput, typeInfo);
// 與維表join需要添加proctime字段，詳見https://help.aliyun.com/document_detail/62506.html
Table odsTable =
tableEnv.fromDataStream(
odsStream,
$("uid"),
$("country"),
$("prov"),
$("city"),
$("ymd"),
$("proctime").proctime());
// 注冊到catalog環境
tableEnv.createTemporaryView("odsTable", odsTable);
2）將源表與Hologres維表（uid_mapping）進行關聯
其中維表使用insertIfNotExists參數，即查詢不到數據時自行插入，uid_int32字段便可以利用Hologres的serial類型自增創建。
// 創建Hologres維表，其中nsertIfNotExists表示查詢不到則自行插入
String createUidMappingTable =
String.format(
"create table uid_mapping_dim("
+ " uid string,"
+ " uid_int32 INT"
+ ") with ("
+ " 'connector'='hologres',"
+ " 'dbname' = '%s'," //Hologres DB名
+ " 'tablename' = '%s',"//Hologres 表名
+ " 'username' = '%s'," //當前賬號access id
+ " 'password' = '%s'," //當前賬號access key
+ " 'endpoint' = '%s'," //Hologres endpoint
+ " 'insertifnotexists'='true'"
+ ")",
database, dimTableName, username, password, endpoint);
tableEnv.executeSql(createUidMappingTable);
// 源表與維表join
String odsJoinDim =
"SELECT ods.country, ods.prov, ods.city, ods.ymd, dim.uid_int32"
+ " FROM odsTable AS ods JOIN uid_mapping_dim FOR SYSTEM_TIME AS OF ods.proctime AS dim"
+ " ON ods.uid = dim.uid";
Table joinRes = tableEnv.sqlQuery(odsJoinDim);
3）將關聯結果轉化為DataStream，通過Flink時間窗口處理，結合RoaringBitmap進行聚合
DataStream<Tuple6<String, String, String, String, Timestamp, byte[]>> processedSource =
source
// 篩選需要統計的維度（country, prov, city, ymd）
.keyBy(0, 1, 2, 3)
// 滾動時間窗口；此處由于使用讀取csv模擬輸入流，采用ProcessingTime，實際使用中可使用EventTime
.window(TumblingProcessingTimeWindows.of(Time.minutes(5)))
// 觸發器，可以在窗口未結束時獲取聚合結果
.trigger(ContinuousProcessingTimeTrigger.of(Time.minutes(1)))
.aggregate(
// 聚合函數，根據key By篩選的維度，進行聚合
new AggregateFunction<
Tuple5<String, String, String, String, Integer>,
RoaringBitmap,
RoaringBitmap>() {
@Override
public RoaringBitmap createAccumulator() {
return new RoaringBitmap();
}
@Override
public RoaringBitmap add(
Tuple5<String, String, String, String, Integer> in,
RoaringBitmap acc) {
// 將32位的uid添加到RoaringBitmap進行去重
acc.add(in.f4);
return acc;
}
@Override
public RoaringBitmap getResult(RoaringBitmap acc) {
return acc;
}
@Override
public RoaringBitmap merge(
RoaringBitmap acc1, RoaringBitmap acc2) {
return RoaringBitmap.or(acc1, acc2);
}
},
//窗口函數，輸出聚合結果
new WindowFunction<
RoaringBitmap,
Tuple6<String, String, String, String, Timestamp, byte[]>,
Tuple,
TimeWindow>() {
@Override
public void apply(
Tuple keys,
TimeWindow timeWindow,
Iterable<RoaringBitmap> iterable,
Collector<
Tuple6<String, String, String, String, Timestamp, byte[]>> out)
throws Exception {
RoaringBitmap result = iterable.iterator().next();
// 優化RoaringBitmap
result.runOptimize();
// 將RoaringBitmap轉化為字節數組以存入Holo中
byte[] byteArray = new byte[result.serializedSizeInBytes()];
result.serialize(ByteBuffer.wrap(byteArray));
// 其中 Tuple6.f4(Timestamp) 字段表示以窗口長度為周期進行統計，以秒為單位
out.collect(
new Tuple6<>(
keys.getField(0),
keys.getField(1),
keys.getField(2),
keys.getField(3),
new Timestamp(
timeWindow.getEnd() / 1000 * 1000),
byteArray));
}
});
需要注意的是，Hologres中RoaringBitmap類型在Flink中對應Byte數組類型
// 計算結果轉換為表
Table resTable =
tableEnv.fromDataStream(
processedSource,
$("country"),
$("prov"),
$("city"),
$("ymd"),
$("timest"),
$("uid32_bitmap"));
// 創建Hologres結果表, 其中Hologres的RoaringBitmap類型通過Byte數組存入
String createHologresTable =
String.format(
"create table sink("
+ " country string,"
+ " prov string,"
+ " city string,"
+ " ymd string,"
+ " timetz timestamp,"
+ " uid32_bitmap BYTES"
+ ") with ("
+ " 'connector'='hologres',"
+ " 'dbname' = '%s',"
+ " 'tablename' = '%s',"
+ " 'username' = '%s',"
+ " 'password' = '%s',"
+ " 'endpoint' = '%s',"
+ " 'connectionSize' = '%s',"
+ " 'mutatetype' = 'insertOrReplace'"
+ ")",
database, dwsTableName, username, password, endpoint, connectionSize);
tableEnv.executeSql(createHologresTable);
// 寫入計算結果到dws表
tableEnv.executeSql("insert into sink select * from " + resTable);
查詢時，從基礎聚合表(dws_app)中按照查詢維度做聚合計算，查詢bitmap基數，得出group by條件下的用戶數
查詢某天內各個城市的uv
--運行下面RB_AGG運算查詢，可執行參數先關閉三階段聚合開關（默認關閉）,性能更好
set hg_experimental_enable_force_three_stage_agg=off
SELECT country
,prov
,city
,RB_CARDINALITY(RB_OR_AGG(uid32_bitmap)) AS uv
FROM dws_app
WHERE ymd = '20210329'
GROUP BY country
,prov
,city
;
查詢某段時間內各個省份的uv
--運行下面RB_AGG運算查詢，可執行參數先關閉三階段聚合開關（默認關閉）,性能更好
set hg_experimental_enable_force_three_stage_agg=off
SELECT country
,prov
,RB_CARDINALITY(RB_OR_AGG(uid32_bitmap)) AS uv
FROM dws_app
WHERE time > '2021-04-19 18:00:00+08' and time < '2021-04-19 19:00:00+08'
GROUP BY country
,prov
;
