如何將多目標檢測用于建筑平面圖？ | MixLab智能建筑

在建筑平面圖的分析中，一些復雜的平面圖總是會讓人感到頭暈?zāi)X脹，不同的標注方式以及不同的圖形符號更難以讓普通人去解讀。

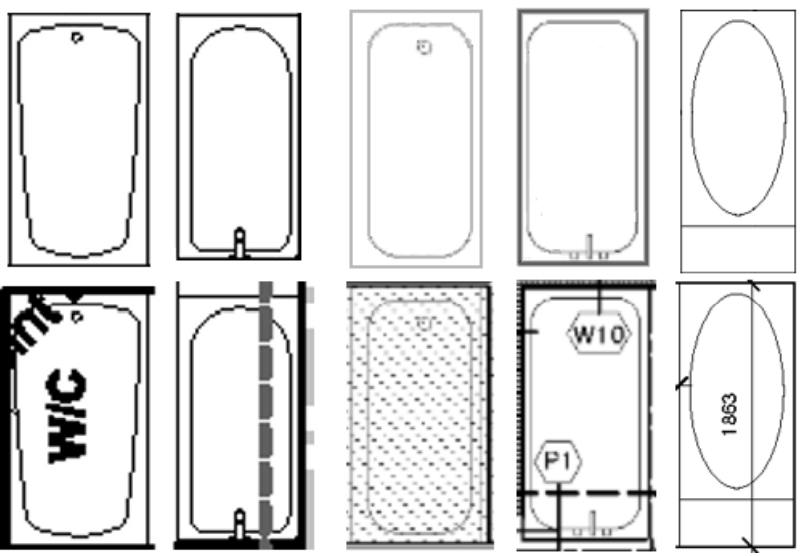

5種不同圖形符號的浴缸以及真實場景中具有的遮擋，標注等信息

有時，圖形符號又會極其簡單，對于人類來說對此的解讀會顯得十分容易，但對機器來說又會變得毫無特征進而無法分析。

信息量較少的圖形：入口門，壁櫥門，冰箱和洗碗機

在本文中，作者通過利用前沿的深度學習技術，并改編基于YOLOv2架構的對象監測框架來解決上述所有問題。

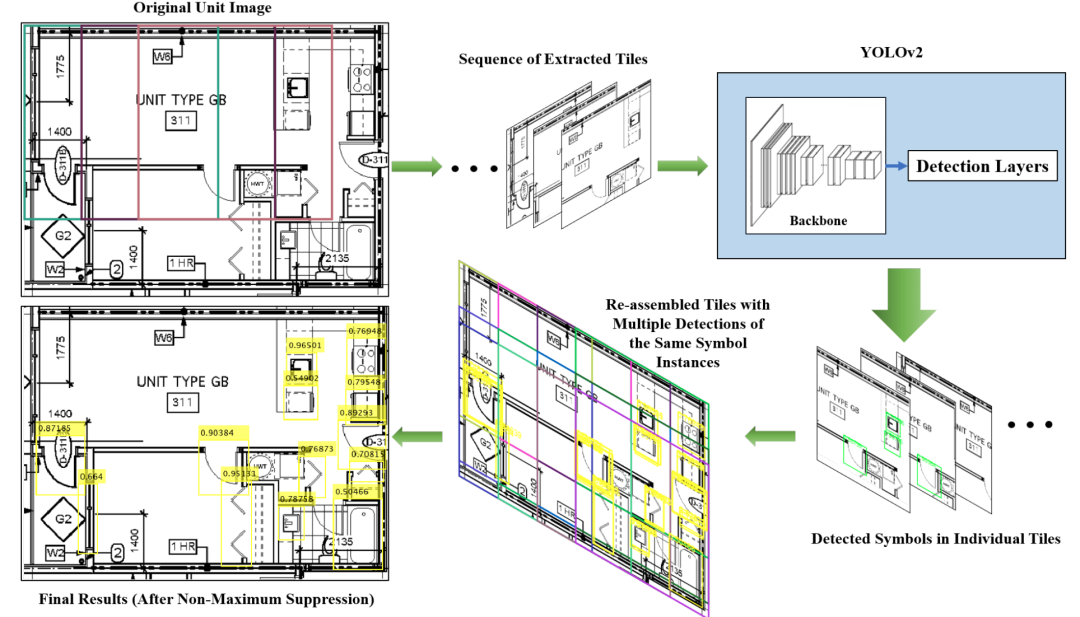

-- workflow

輸入圖像->圖像分塊->YOLOv2處理->閾值處理->圖像整合

是不是看起來很簡單，但事實并非如此

- 數據集

首先是數據集的準備，帶注釋的圖紙數據集很難獲得，網上很少有公開的，對于建筑平面圖而言尤其如此，這是因?yàn)橹R(shí)產權經常會限制其使用和發布。

想盡一切辦法解決數據集的問題后，面臨的是數據拆分與數據清洗。因?yàn)閳D像識別是無法直接檢測pdf類型的圖紙的，所以首先需要將pdf轉換成DPI圖像，并針對建筑的符號類型進行標注，例如浴室、水槽、窗戶、以及電器。

浴室水槽，進門，單折疊門，雙折疊門，浴缸，淋浴等

- 預處理

在處理建筑平面圖圖像時，我們會面臨幾個問題。

首先，平均一張平面圖的尺寸為5400×3600像素，而單個物體符號非常?。赡苤挥?0x 80像素）。若對模型直接投喂一整張圖片的話，很多符號可能都會在CNN的輸出特征圖中消失。

此外，平面圖圖像具有不同的長寬比，若按照CNN架構的要求將其調整為固定大小，將會極大地改變了符號形態，從而降低了分類性能。

那么，我們可以通過圖像切片與平鋪進行處理數據集，可解決上述問題。并且還可以有效的擴充數據集。

通過圖像平鋪策略進行數據增強。會發現符號出現在圖塊內的各個位置，同時其中還包括其他各種符號。

-?訓練網絡

對比YOLOv3和YOLOv2，雖然YOLOv3能夠更好的預測和特征提取，但相對來說會使模型變的緩慢。而YOLOv2相比YOLO有著更好的召回與精度，在這樣的監測中可以保證精度的同時，不會讓模型運行變得太慢。

最后，對于重疊檢測，我們比較所有對邊界框。如果它們的重疊大于閾值（較小邊框的大小的百分比），則保留具有最高分類分?jǐn)?shù)的邊框。如果分?jǐn)?shù)接近，則選擇較大的邊界框，并刪除較小的邊界框。

重疊檢測，選取10％閾值的結果

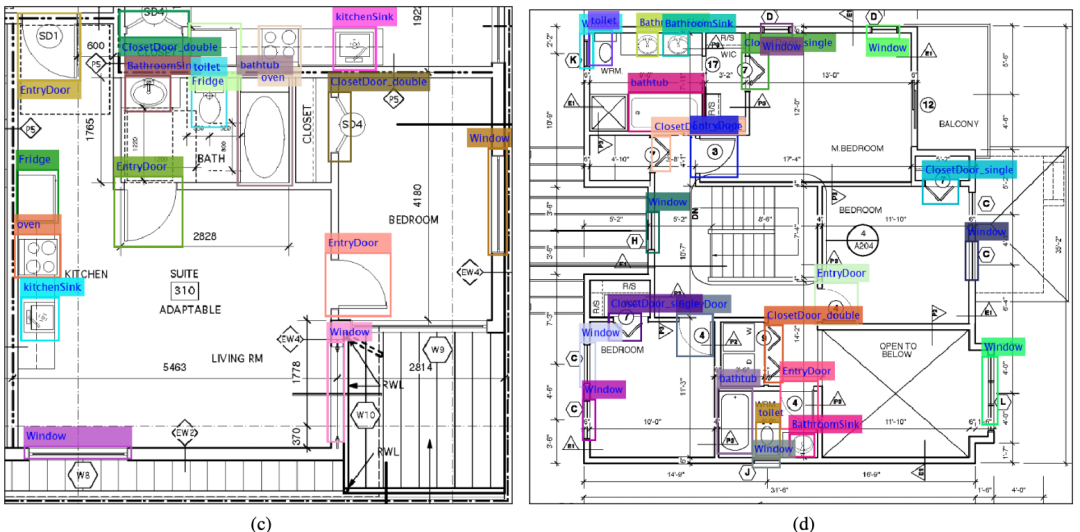

在實際數據集中檢測到的各種級別的遮擋和重疊：

實際的建筑平面圖檢測結果
