想做更深入的加載優化？剖析Cocos引擎底層架構后，樂府大佬交出「90分答案」
引言：無論是對引擎研發團隊或是游戲開發團隊來說，優化的重要性都不言而喻。本次，來自樂府互娛的「樂府小學生」在實際項目開發中，通過修改引擎源碼實現了更加深入的加載優化。
游戲江湖上曾流傳過一句名言：“三流的游戲做功能，二流的游戲做表現，一流的游戲做優化。”雖然有點扯，但并非全無道理，至少說明了優化在做游戲中的重要性。本文將結合我參與的項目實例，分享我們是如何“站在 Cocos Creator 的肩膀上”做更深入的加載優化。
本文所用引擎版本為 Cocos Creator 2.4.6。
一、原音重現

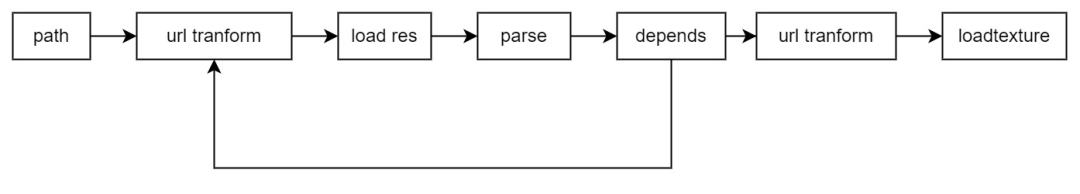

Cocos Creator 的加載流程
以上是 loadRes 的加載流程，其中的關鍵步驟說明如下：
url tranform：主要是將工程路徑地址 /uuid 轉換成對應的實際資源地址。
load res：主要是文件的 IO 過程，并把加載后的資源轉成對應的 Json 對象或二進制數組。
parse：主要是把加載到的資源解析成對應的對象。
depends：獲取當前資源的依賴，然后繼續調用開始的步驟加載。
剖析 Prefab 的加載流
以上流程左側清晰地展示了 Cocos Creator 的加載管線，從引擎源碼獲知從 url transform 至 depends 前的流程都可以插入自定義管線，具備較好的靈活性和擴展性。

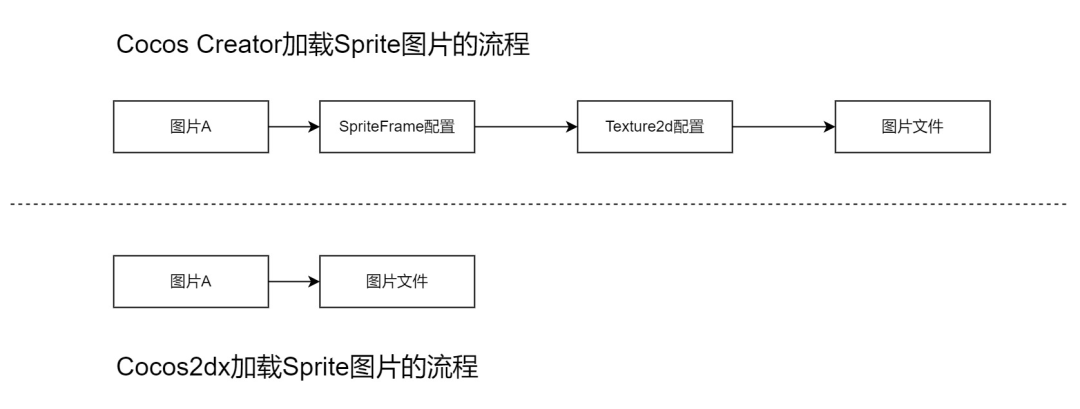

右側部分為 cc.Spriteframe 資源的加載流程，這里為了展示區別，我們將其與 Cocos2d-x 中的 CCSprite 加載進行對比：
不難看出在 Cocos Creator 中創建一個 Sprite 會比 Cocos2d-x 時多兩個流程。而從 IO 次數上對比，單張貼圖的加載上 Cocos Creator 比 Cocos2d-x 多2次 IO（SpriteFrame 配置和 Texture2d 配置）。那么這兩個配置是否是必要的？
答案還得從 Cocos Creator 本身的特性說起：
1、SpriteFrame 配置文件（下文簡稱【配置1】）：一個獨立的 json 文件，用來存儲一九宮，以及紋理大小偏移等信息?？梢允辜y理自定義修改九宮圖等更靈活。對應的就是下面屬性面板中的信息：
TIPS ：Cocos2d-x 時期的配置是保存在對應 ui 編輯器生成的配置文件里，其他沒有被界面引用的資源，需要在代碼中指定配置。

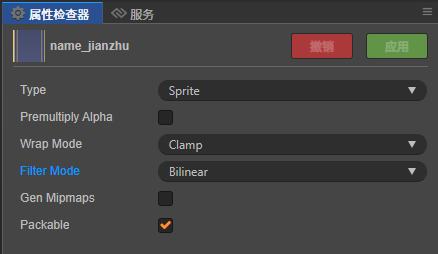

2、Texture2d 的配置（下文簡稱【配置2】）：主要定義紋理相關屬性。
上圖顯示，有兩個屬性配置（WarpMode, FilterMode）會使我們使用圖片和修改配置上更靈活。
綜上，Cocos Creator 加載流程多出的兩個配置是必要的。那么在效率上是否有優化空間？
二、選 A 還是選 C

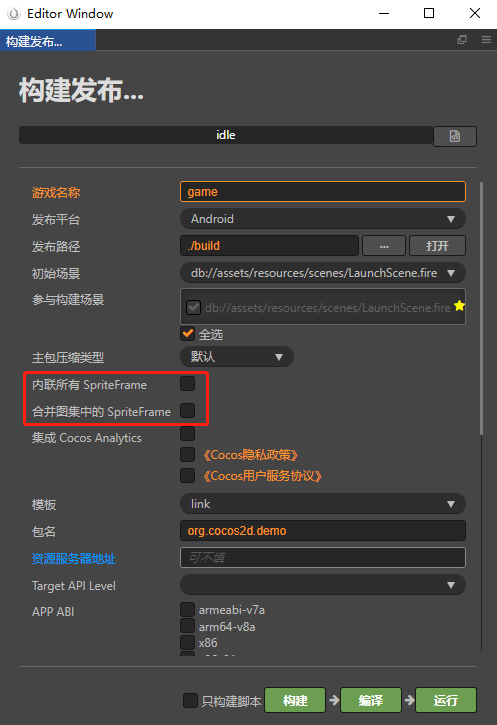

官方的構建發布界面上有關于貼圖配置的合并選項：
官方文檔的解釋如下：
內聯所有 SpriteFrame
自動合并資源時，將所有 SpriteFrame 與被依賴的資源合并到同一個包中。建議網頁平臺開啟，啟用后會略微增大總包體，多消耗一點點網絡流量，但是能顯著減少網絡請求數量。建議原生平臺關閉，因?yàn)闀龃鬅岣聲r的體積。
合并圖集中的 SpriteFrame
將圖集中的全部 SpriteFrame 合并到同一個包中。默認關閉，啟用后能夠減少熱更新時需要下載的 SpriteFrame 文件數量，但如果圖集中的 SpriteFrame 數量很多，則可能會稍微延長原生平臺上的啟動時間。
如果項目中圖集較多，有可能會導致 project.manifest 文件過大，建議勾選該項來減小 project.manifest 的體積。
注意：在熱更新時，需要確保新舊項目中該功能的開啟/關閉狀態保持一致，否則會導致熱更新之后出現資源引用錯誤的情況。
通俗的解釋就是：
內聯：將 SpriteFrame 對應的 json 文件【配置1】合并到了 prefab 中。
合并圖集：把自動圖集中所有 SpriteFrame 合并到同一個文件中，類似 TexturePacker 的 plist 文件。
各自的優缺點，在官方文檔中有詳細描述。那么有沒有一種解決方案，即能提高加載效率，又不影響啟動速度呢？
三、90分答案
本項目所采用的解決辦法是：
合并所有的 SpriteFrame 的配置，減少 IO。
將合并后的配置轉成二進制文件，加快啟動速度。
SpriteFrame 配置優化
下面是 SpriteFrame 配置信息，只有 "e8Ueib+qJEhL6mXAHdnwbi"（依賴）和中間的數據區是不同的：
[
??1,
??[
????"e8Ueib+qJEhL6mXAHdnwbi"
??],
??[
????"_textureSetter"
??],
??[
????"cc.SpriteFrame"
??],
??0,
??[
????{
??????"name":?"default_btn_normal",
??????"rect":?[
????????0,
????????0,
????????40,
????????40
??????],
??????"offset":?[
????????0,
????????0
??????],
??????"originalSize":?[
????????40,
????????40
??????],
??????"capInsets":?[
????????12,
????????12,
????????12,
????????12
??????]
????}
??],
??[
????0
??],
??0,
??[
????0
??],
??[
????0
??],
??[
????0
??]
]
解決方案
1、相同的部分作為模板定義在代碼中（減少冗余數據），提取所有的差異部分合并到同一個文件中，組成如下配置：
{[
{
??????"name":?"default_btn_normal",
??????"rect":?[
????????0,
????????0,
????????40,
????????40
??????],
??????"offset":?[
????????0,
????????0
??????],
??????"originalSize":?[
????????40,
????????40
??????],
??????"capInsets":?[
????????12,
????????12,
????????12,
????????12
??????],
??????"depend":?"e8Ueib+qJEhL6mXAHdnwbi"?//?額外加入字段
?},
?...
?],
?[uuid1,uuid2,...]?//?額外加入字段為文件的uuid，與上面的順序保持一致
}
2、將文件轉成二進制格式，這樣可以有效降低文件大小，提高初始化速度，并且減少數據和字段冗余。二進制方案推薦使用 flatbuffers，具體使用方法可以參考網上教程或官方文檔。
3、接管游戲下載流程，保證文件正常讀取。
3.1 接管 IO：修改 builtin/jsb-adapter/engine/ jsb-fs-utils.js 文件，添加如下：
setJsonReadHandler(handler)?{
????????fsUtils._customJsonLoadHandler?=?handler
????},
????readJson?(filePath,?onComplete)?{
????????let?jsonLoadhandler?=?fsUtils._customJsonLoadHandler
????????if?(jsonLoadhandler?&&?jsonLoadhandler(filePath,?onComplete))?{
????????????return
????????}
????????fsUtils.readFile(filePath,?'utf8',?function?(err,?text)?{
????????????var?out?=?null;
????????????if?(!err)?{
????????????????try?{
????????????????????out?=?JSON.parse(text);
????????????????}
????????????????catch?(e)?{
????????????????????cc.warn(`Read?json?failed:?path:?${filePath}?message:?${e.message}`);
????????????????????err?=?new?Error(e.message);
????????????????}
????????????}
????????????onComplete?&&?onComplete(err,?out);
????????});
????},注：這里是原生端的修改部分，網頁端可以通過自定義加載管線的方式處理
3.2 數據還原：通過模板數據和二進制數據對 SpriteFrame 格式做還原，是這里的數據區存為 flatbuffers 對象即可，用到的地方再去解析：
[
??1,
??[
????"e8Ueib+qJEhL6mXAHdnwbi"
??],
??[
????"_textureSetter"
??],
??[
????"cc.SpriteFrame"
??],
??0,
??[
????//?flatbuffer對象
??],
??[
????0
??],
??0,
??[
????0
??],
??[
????0
??],
??[
????0
??]
]
3.3 修改 CCSpriteframe.js 文件，修改解析：
_deserialize:?function?(data,?handle)?{
????????if?(!CC_EDITOR?&&?data.bb)?{
????????????this._deserializeWithFlatbuffers(data);
????????????return;
????????}
????????...
}
Texture2d 配置優化
Texture2d 的配置如下：
[
??1,
??0,
??0,
??[
????"cc.Texture2D"
??],
??0,
??[
????"0,9729,9729,33071,33071,0,0,1",
????-1
??],
??[
????0
??],
??0,
??[],
??[],
??[]
]
與 SpriteFrame 配置相比，Texture2d 的配置簡單多了，里面的屬性值主要是與屬性面板和文件擴展名有關。如果圖片的屬性都是默認的，并且擴展名是相同的情況下，Texture2d 配置是完全相同的，即項目中若有200張圖片資源，那200個圖片的配置文件就是完全相同的。
解決方案
通過 md5 比對所有的 Texture2d 配置文件，提取不同的文件，生成對應的配置映射以便快速讀取。以我當前的項目為例：有9000+圖片資源，最終比對下來也就只有5種類型，所以就直接把這5種配置在代碼中寫死，同樣在上面的接管流程中返回對應的配置信息。
優化前后，iphone6 測試的加載速度提升了43%左右：
Texture2d 加載流程優化

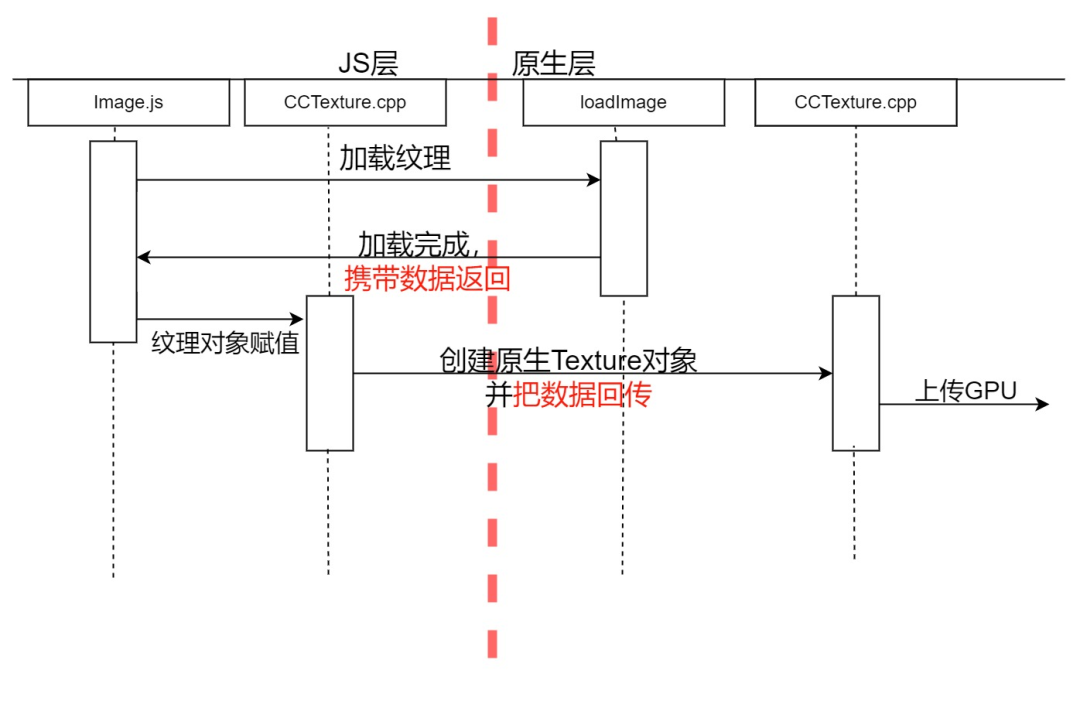

原生的紋理加載的流程，把紋理數據轉換成 ArrayBuffer 傳給 js，然后在 js 層再重新組裝返回 C++ 層，這里存在兩次數據傳遞的過程。流程如下：

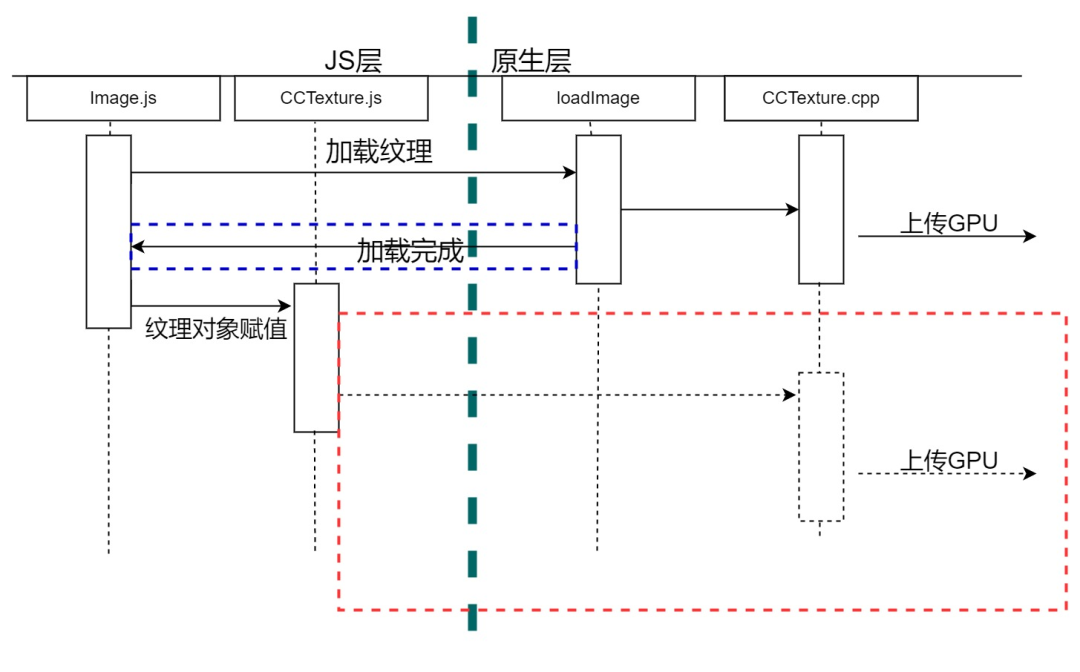

優化的方向：在加載完成后，原生層一步到位。直接創建成 Texture2d 對象返回，減少中間的數據傳入過程。修改后的流程如下（紅框部分為省略的部分）：
注：修改為如上流程后，原生端的動態合圖將無法使用。但是大多數的原生開發都會使用壓縮紋理，并且壓縮紋理也是不支持動態合圖的。所以動態合圖的問題大家完全可以忽略。
代碼修改如下：
C++ 部分：
cocos2d-x/cocos/scripting/js-bindings/manual/jsb_global.cpp
...
if?(loadSucceed)
{
??se::Object*?retObj?=?se::Object::createPlainObject();
??retObj->root();
??refs.push_back(retObj);
??cocos2d::renderer::Texture2D*?cobj?=?new?(std::nothrow)?cocos2d::renderer::Texture2D();
??auto?obj?=?se::Object::createObjectWithClass(__jsb_cocos2d_renderer_Texture2D_class);
??obj->setPrivateData(cobj);
??cocos2d::renderer::Texture::Options?options;
??options.bpp?=?imgInfo->bpp;
??options.width?=?imgInfo->width;
??options.height?=?imgInfo->height;
??options.glType?=?imgInfo->type;
??options.glFormat?=?imgInfo->glFormat;
??options.glInternalFormat?=?imgInfo->glInternalFormat;
??options.compressed?=?imgInfo->compressed;
??options.hasMipmap?=?false;
??options.premultiplyAlpha?=?imgInfo->hasPremultipliedAlpha;
??std::vector?images;
??cocos2d::renderer::Texture::Image?image;
??image.data?=?imgInfo->data;
??image.length?=?imgInfo->length;
??images.push_back(image);
??options.images?=?images;
??cobj->initWithOptions(options);
??retObj->setProperty("texture",?se::Value(obj));
??retObj->setProperty("width",?se::Value(imgInfo->width));
??retObj->setProperty("height",?se::Value(imgInfo->height));
??seArgs.push_back(se::Value(retObj));
??imgInfo?=?nullptr;
}
...
JS 代碼修改：
builtin/jsb-adapter/builtin/jsb-adapter/HTMLImageElement.js
set?src(src)?{
?this._src?=?src;
?jsb.loadImage(src,?(info)?=>?{
????if?(!info)?{
????????this._data?=?null;
????????return;
????}?else?if?(info?&&?info.errorMsg)?{
????????this._data?=?null;
????????var?event?=?new?Event('error');
????????this.dispatchEvent(event);
????????return;
????}
????this.width?=?this.naturalWidth?=?info.width;
????this.height?=?this.naturalHeight?=?info.height;
???if?(info.texture)?{
????????info.texture._ctor()
????????this.texture?=?info.texture
????}
????else?{
?????????...
????}
????this.complete?=?true;
????var?event?=?new?Event('load');
????this.dispatchEvent(event);
});
}
engine/cocos2d/core/assets/CCTexture.js
_nativeAsset:?{
????get?()?{
????????//?maybe?returned?to?pool?in?webgl
????????return?this._image;
????},
????set?(data)?{
????????if?(data.texture)?{
????????????this.initWithTexture(data.texture,?data.width,?data.height)
????????????return
????????}
????????...
????}
}，
//?添加如下函數
initWithTexture?(texture,?pixelsWidth,?pixelsHeight)?{
????this._texture?=?texture
????this.width?=?pixelsWidth;
????this.height?=?pixelsHeight;
????//?通知原生端更新配置，如果沒有修改texture屬性的，代碼基本跑不到。
????//?_updateNative標志在當前對象序列化的時候記錄如果配置中的信息和默認值不一致時為true
????if?(this._updateNative)?{
????????var?opts?=?_getSharedOptions();
????????opts.minFilter?=?FilterIndex[this._minFilter];
????????opts.magFilter?=?FilterIndex[this._magFilter];
????????opts.wrapS?=?this._wrapS;
????????opts.wrapT?=?this._wrapT;
????????texture.update(opts,?true)?//?這里需要在原生端添加一個簡易的更新函數。就拿原來的更新函數提出紋理數據就好了，這里就不貼了。
????}
????this.loaded?=?true;
????this.emit("load");
????return?true;
},

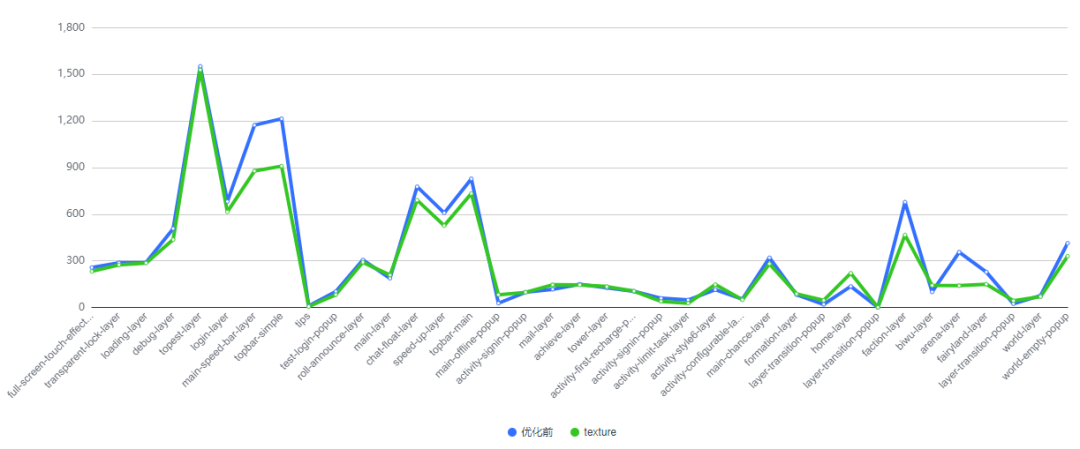

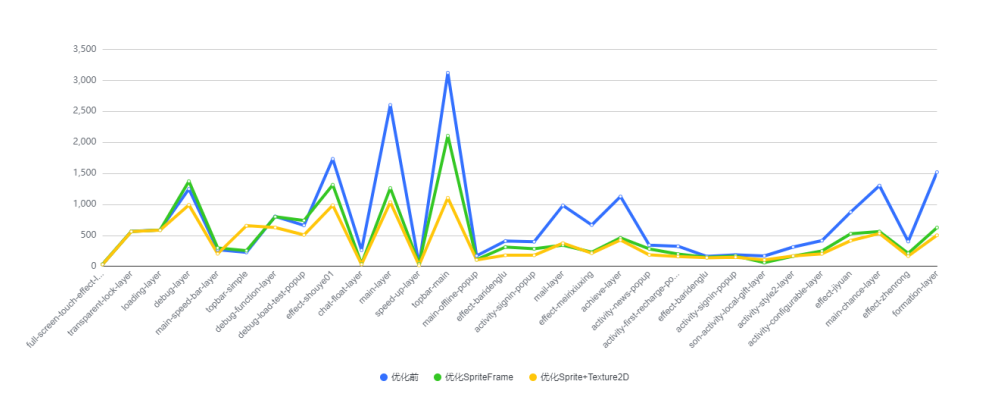

優化前后，iphone6 測試的加載速度提升了?12%-15%?左右：
以上統計的是 Prefab 加載前后的數據，包含了異步加載紋理的時間，所以會有時間較長的情況，但是同步耗時的地方基本沒了，并且在 iphone6 上已經感受不到明顯的卡頓了。
四、附加題
spine 加載優化
由于 spine 的骨骼動畫是在原生端單獨加載的，所以在 js 加載的時候可以移除 spine 骨骼加載，減少一次 IO。
修改文件如下：
deserialize.js
function?deserialize?(json,?options)?{
????...????
????//?不是原生端或者不是骨骼文件，spine原生端不加載骨骼文件
????asset._native?&&?(asset.__nativeDepend__?=?!CC_JSB?||?!(asset?instanceof?sp.SkeletonData));
????pool.put(tdInfo);
????return?asset;
}
路徑搜索(fullPathForFilename)
由于第一次路徑填充的時候，需要從所有的路徑里去查找。從小米5上測試發現每次路徑檢查需要消耗 2ms 左右。正常我們會有兩個路徑：一個更新路徑，一個是當前包路徑。所以小米5上一個文件檢索至少要 4ms+。
解決方案:
自己生成一個路徑映射表。因?yàn)榇虬透碌臅r候文件有哪些都是確定的。這樣就可以使文件查找的速度降到 50μs 以下。
本文主要是想分享一個加載優化的思路和方向給大家，感興趣的小伙伴可以點擊文末【閱讀原文】前往論壇專貼一起交流討論：
https://forum.cocos.org/t/topic/134363
