一個用可視化方法選擇最優backbone的小測試

如果你對使用卷積神經網絡(CNN)來解決計算機視覺(CV)問題感興趣。如果你使用的是分類、檢測或分割模型，請繼續。理想情況下，我在這里描述的技巧(用代碼)應該適用于任何使用卷積特征提取器(CONV-FE)的深度學習(Deep Learning, DL)模型。(“Feature Extractor”有時也被稱為“backbone”或“Encoder”)

隨著CNN越來越深入和廣泛，可視化通常是開發人員解釋他們的模型的唯一方法。無論你是試圖找出模型不能工作的原因，還是試圖驗證模型的性能，還是試圖為你的管道選擇最佳的 CONV-FE，可視化通常是最接近教科書上的解決方案的替代品。

今天我們將看到一個巧妙的技巧來可視化化任何CV任務的CONV-FE。我們將使用帶有TensorFlow后臺的Keras來演示這個技巧。這個技巧可以用來“調試”沒有正確訓練的模型，或者“檢查”/“解釋”訓練好的模型。

對于新讀者來說，值得一提的是架構和CONV-FE之間的區別。SSD, YOLO和F-RCNN是當今一些流行的目標檢測架構。正如你所知道的，架構是具有某種形式的靈活性的模板，用戶可以根據自己的用例選擇調整架構。對于新讀者來說，值得一提的是架構和骨干之間的區別。大多數架構都將CONV-FE視為插件。一些流行的CONV-FE是 VGG-16、ResNet50和MobileNetV2。通常可以看到，使用特定體系結構構建的模型的性能(包括速度和準確性)將受到很大的影響。出于這個原因，實踐者提到了他們?cè)谀Ｐ兔Q(chēng)本身中使用的 VGG-16。一個F-RCNN(ResNet50)是一個模型與F-RCNN論文中描述的架構，使用ResNet50 CONV-FE構建。換句話說，F(xiàn)-RCNN(MobileNetV2)和F-RCNN(vg -16)遵循相同的網絡架構，但使用不同的CONV-FEs。因此，我們可以期望每個系統都有不同的性能。CONV-FEs也有他們的架構，這就是為什么我們有VGG-16和VGG-19的原因。

圖1顯示了一個基于DL的目標檢測系統的高級架構。眾所周知的體系結構如YOLO、F-RCNN和SSD都可以用這個模板。[W, H， 3]表示圖像的輸入寬度和高度，也表示輸入圖像有3通道。[w, h, N]表示轉換函數的輸出維數。需要注意的是，由于N是特征提取器最后一層CONV層中濾波器的數量，所以通常是一個很大的數量(對于VGG-16， N = 512)。w和h幾乎總是比w, h小，因?yàn)樵诮裉斓拇蠖鄶?shù)架構中，CONV塊通常后面跟著池化層。

如上所述，對于我們的CV系統而言，選擇一個對 CONV-FE是至關重要的。然而，問題在于N的值很大。不可能想象一個所有維度都任意大的三維張量！這就是我們今天要解決的問題。我們馬上開始吧。

我們先選擇一個CONV-FE，用VGG-16試試。

一旦模型被加載，我們需要做一些腳本來加載我們想要嘗試我們的技巧的圖像。我在這里不描述這些步驟，因?yàn)樗鼈冊谀愕奶囟ㄓ美袝?huì)有很大的不同?，F(xiàn)在，我們只假設所有所需的圖像都存儲在工作目錄中名為“images”的目錄中?，F(xiàn)在讓我們使用這個技巧！

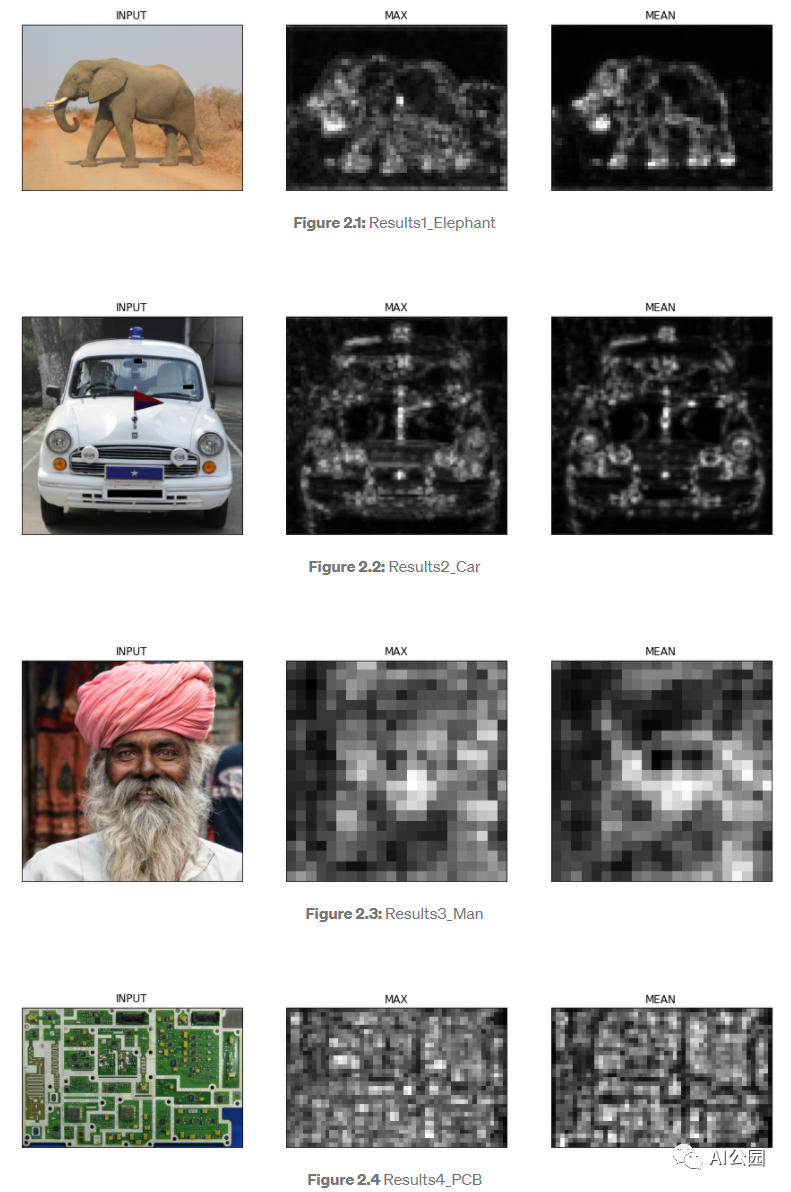

你將看到類似于下面的輸出(這些也將保存在直接在工作目錄中創建的“results”目錄中)

第二列顯示了任意通道可以在由CONV-FE產生的輸出特征映射中實現的像素級最大值。第三列顯示了所有通道的平均值。我們說，如果我們的結果中的第二列和第三列顯示出清晰的特征分離，那么CONV-FE適用于我們的數據集。

如我們所見，1和2的結果非常好，但3和4的結果表明，如果你有全屏PCB圖像或穿著傳統服裝的印度男人的圖像，當前的模型并不真的適合。但是，如果你的數據集包含野生動物或汽車/車輛的圖片，那么這個模型似乎是一個不錯的選擇。

現在，讓我們做一個小小的調整。根據圖1，輸出特性映射可以有任意數量(N)的輸出通道。這是我們無法可視化和比較CONV-FEs的主要原因。我們使用常見的聚合技術，即求和和平均，來獲得特征圖質量的總體近似。我沒有沿著通道使用像素級的中間值進行聚合。

Github 代碼鏈接: https://github.com/IshanBhattOfficial/Vizualize-CONV-FeatureExtractors
