絕了,通俗的給你講懂MySQL表連接原理

你知道的越多，不知道的就越多，業余的像一棵小草！

你來，我們一起精進！你不來，我和你的競爭對手一起精進！

編輯：業余草

liuchenyang0515.blog.csdn.net

推薦：https://www.xttblog.com/?p=5317

一、表連接的簡介

create?table?t1(m1?int,?n1?char(1));
create?table?t2(m2?int,?n2?char(1));

insert?into?t1?values(1,'a'),(2,'b'),(3,'c');
insert?into?t2?values(2,'b'),(3,'c'),(4,'d');

t1表數據如下

t2表數據如下

我們知道，所謂表連接就是把各個表中的記錄都取出來進行依次匹配，最后把匹配組合的記錄一起發送給客戶端。比如下面把t1表和t2表連接起來的過程如下圖

「什么是連接查詢？」

比如上面t1和t2表的記錄連接起來組成一個新的更大的記錄，這個查詢過程就稱為連接查詢。

「什么是笛卡爾積？」

如果連接查詢的結果集中包含一個表中的每一條記錄與另一個表中的每一條記錄相互匹配組合的記錄，那么這樣的結果集就可以稱為笛卡爾積。

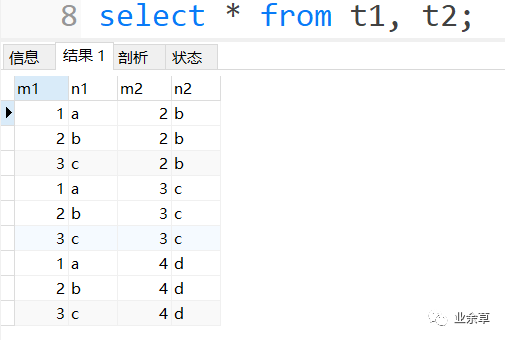

#?這三者效果一樣，只要不寫條件，就產生笛卡爾積，結果集的數量一樣。
select?*?from?t1,?t2;
#?內連接
select?*?from?t1?inner?join?t2;
#?全連接
select?*?from?t1?cross?join?t2;

表t1中有3條記錄，表t2中也有3條記錄，兩個表連接后的笛卡爾積就有3 x 3 = 9條記錄，只要把兩個表的記錄數相乘，就能得到笛卡爾積的數量。

二、表連接的過程

笛卡爾積也是一個很大的問題，不加限制條件，結果集的數量就會很大。比如你在開發過程中需要2個表的連接，表1有20000條記錄，表2有10000條記錄，表3有100條記錄，那么3張表連接后產生的笛卡爾積就有20000 x 10000 x 100 = 20000000000條記錄（兩百億條記錄）。

所以在連接時過濾掉特定的記錄組合是很有必要的，為了避免笛卡爾積，一定要在表連接的時候加上條件！

下面來看一下有過濾條件的表連接的執行過程。

#?下面兩種寫法都一樣，執行效率沒有區別，看看自己習慣于哪種寫法
select?*?from?t1?join?t2?on?t1.m1?>?1?and?t1.m1?=?t2.m2?and?t2.n2?'d';

select?*?from?t1,?t2?where?t1.m1?>?1?and?t1.m1?=?t2.m2?and?t2.n2?'d';

注意：先說明條件的概念，要區分什么是「連接條件」和「過濾條件」??！

「連接條件」是針對兩張表而言的，比如t1.m1 = t2.m2、t1.n1 > t2.n2，表達式兩邊是兩個表的字段比較。

「過濾條件」是針對單表而言的，比如t1.m1 > 1是針對t1表的過濾條件，t2.n2 < 'd'是針對t2表的過濾條件。

1. 首先確定第一個需要查詢的表，這個表稱之為「驅動表」。

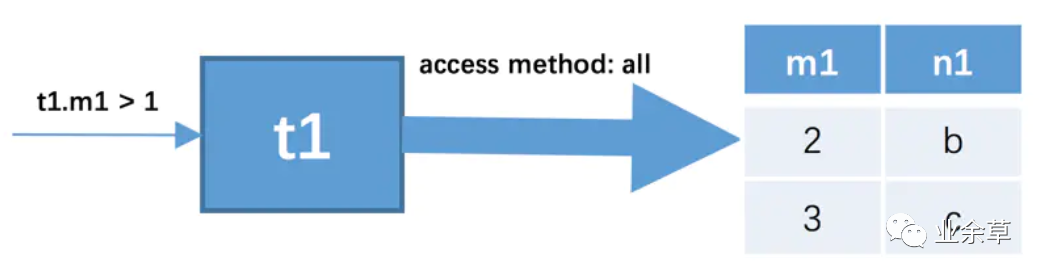

在單表中選擇代價最小的查詢方式，簡單理解就是走合適的索引即可。此處假設使用t1作為驅動表，那么就需要到t1表中找滿足過濾條件t1.m1 > 1的記錄，因?yàn)楸碇械臄?shù)據太少，我們也沒在表上建立索引，所以此處查詢t1表的查詢的方式就是all，也就是采用全表掃描的方式執行單表查詢，篩選出符合條件的驅動表記錄。

這里篩選出來的t1驅動表記錄有2條。

1. 從第1步中驅動表篩選出來的每一條記錄，都要到t2表中查詢匹配記錄。

匹配記錄就是找到滿足連接條件和過濾條件的記錄。因?yàn)槭歉鶕?jù)t1表中的記錄去找t2表中的記錄，所以t2表也可以稱為「被驅動表」。上一步從驅動表篩選出了2條記錄，意味著需要從頭到尾將t2表查詢2次，此時就得看兩表之間的連接條件了，這里就是t1.m1 = t2.m2。

對于從t1表查詢得到的第一條記錄，而這條記錄t1.m1=2，根據連接條件t1.m1 = t2.m2，就相當于在t2表加上過濾條件t2.m2 = 2，此時t2表相當于有了兩個過濾條件t2.m2 = 2 and t2.n2 < 'd'，然后到t2表執行單表查詢，每當匹配到滿足條件的一條記錄后立即返回給MySQL客戶端，以此類推。

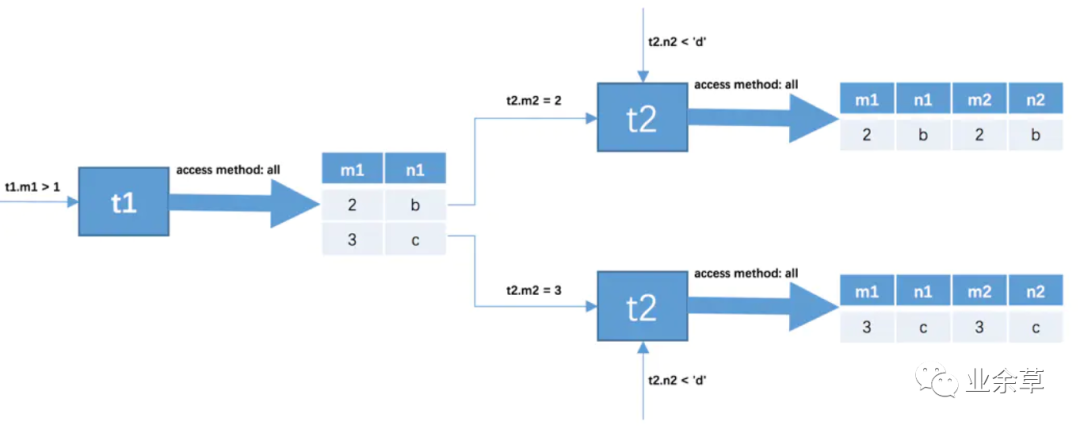

所以整個連接查詢的執行過程如下：

最后連接查詢的結果只有2條記錄。

如果把t1.m1 > 1這個過濾條件去掉了，那么從t1表查出的記錄就有3條，就需要從頭到尾掃3次t2表了。

「其實這個流程的套路就是用偽代碼說明非常合適，你細品，看懂這個偽代碼，你就理解了表連接的步驟。」

for??篩選?驅動表?滿足條件的每條記錄?{
?for?篩選?被驅動表?滿足條件的每條記錄?{
??發送到MySQL客戶端;
?}
}

從這個偽代碼可以看出，驅動表的每一條記錄都會嘗試遍歷被驅動表的每條記錄并匹配連接，每成功連接一條就返回給MySQL客戶端。

總結：

1. 在兩表連接查詢中，驅動表只需訪問一次，而被驅動表可能需要訪問多次。

2. 并不是將所有滿足過濾條件的驅動表記錄先查詢出來放到一個地方，然后再去被驅動表查詢的（因?yàn)槿绻麧M足過濾條件的驅動表很大，需要的臨時存儲空間就會非常大）。而是每獲得一條滿足過濾條件的驅動表記錄，就立即到被驅動表中查詢匹配的記錄。

三、內連接和外連接

1.內連接

上面第二節所講的，都是內連接。

先建立2張表，后續根據這2張表來講解。

CREATE?TABLE?student?(
????stu_no?INT?NOT?NULL?AUTO_INCREMENT?COMMENT?'學號',
????name?VARCHAR(5)?COMMENT?'姓名',
????major?VARCHAR(30)?COMMENT?'專業',
????PRIMARY?KEY?(stu_no)
)?Engine=InnoDB?CHARSET=utf8mb4?COMMENT?'學生信息表';

CREATE?TABLE?score?(
????stu_no?INT?COMMENT?'學號',
????subject?VARCHAR(30)?COMMENT?'科目',
????score?TINYINT?COMMENT?'成績',
????PRIMARY?KEY?(stu_no,?subject)
)?Engine=InnoDB?CHARSET=utf8mb4?COMMENT?'學生成績表';

插入一些數據

insert?into?student?values(20210901,?'王大個',?'軟件工程');
insert?into?student?values(20210902,?'劉帥哥',?'物聯網工程');
insert?into?student?values(20210903,?'張小偉',?'電子工程');

insert?into?score?values(20210901,?'數據結構',?92);
insert?into?score?values(20210901,?'計算機網絡',?94);
insert?into?score?values(20210902,?'計算機網絡',?88);
insert?into?score?values(20210902,?'數據結構',?80);

student表數據如下：

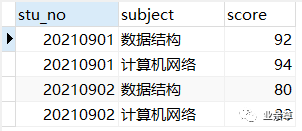

score表數據如下：

如果想要把學生的成績都查出來，就需要表連接(score表中沒有姓名，所以不能只查score表)，連接過程就是從student表取出記錄，然后在score表中查找number相同的成績記錄，連接條件是student.stu_no= score.stu_no;

select?*?from?student?join?score?where?student.stu_no?=?score.stu_no;

表連接的全部字段就在這里了，字段有點多，stu_no是重復的，我們修改一下

select?s1.stu_no,?s1.name,?s2.subject,?s2.score?from?student?as?s1?join?score?as?s2?on?s1.stu_no?=?s2.stu_no;

可以看到，學生的各科成績都被查出來了。但是張小偉(學號為20210903的同學)因?yàn)槿笨?，?code style="font-family:'Operator Mono', Consolas, Monaco, Menlo, monospace;color:rgb(53,148,247);padding-left:2px;">score表中沒有記錄。要是老師想查看所有學生的成績(包括缺考的同學)該怎么辦呢？也就是說，哪怕成績?yōu)榭?，也要顯示這位同學在這個表里面，咱們不能把他給踢了吧！

「這個問題就化為這個模型：對于驅動表中的某條記錄，哪怕根據連接條件或者過濾條件在被驅動表中沒有找到對應的記錄，也還是要把該驅動表的記錄加到結果集。」

這就是內連接的局限性。

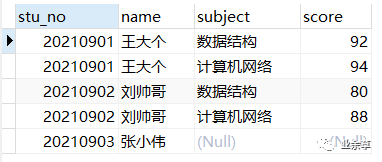

「其實我們想要看到的結果集是這樣的」

為了解決這個問題，就有了「內連接」和「外連接」的區別。

對于內連接來說，若驅動表中的記錄按照「連接條件或者過濾條件」在被驅動表中找不到匹配的記錄，則該記錄不會加入到最后的結果集。

前面提到的都是內連接，比如前面例子中，當t1.m1 = 2時，根據連接條件t1.m1 = t2.m2，在被驅動表中如果沒有記錄滿足過濾條件t2.m2 = 2 and t2.n2 < 'd'，驅動表的記錄就不會加到最后的結果集。

注意：我們說過，內連接語法有很多種。對于內連接來說，連接條件選擇on或者where都可以，凡是不符合on子句或者where子句條件的記錄都會被過濾掉，不會被連接，更不會在最后的結果集。

#?以下三者效果一樣，當用join進行內連接時，條件用on或者where連接都可以。
select?*?from?student?join?score?on?student.stu_no=?score.stu_no;

select?*?from?student?join?score?where?student.stu_no=?score.stu_no;

select?*?from?student,?score?where?student.stu_no=?score.stu_no;

2.外連接

對于外連接來說，即使驅動表中的記錄按照「連接條件和過濾條件」在被驅動表中找不到匹配的記錄，該記錄也仍然需要加入到結果集。

對于外連接來說，又有左(外)連接和右(外)連接的區別

左(外)連接：選取左側的表為驅動表。

右(外)連接：選取右側的表為驅動表。

?

「重點強調：對于內連接來說，選取哪個表為驅動表都沒關系。而外連接的驅動表是固定的，左(外)連接的驅動表就是左邊那個表，右(外)連接的驅動表就是右邊那個表?！?/strong>

?

「左(外)連接的語法：」

比如要把t1表和t2表進行左連接查詢。

select?*?from?t1?
left?[outer]?join?t2
on?條件
[where?普通過濾條件]

#?注意這個on條件包括連接條件和驅動表與被驅動表的單表過濾條件。
#?[]括號代表可以省略

左表所有記錄都會有，右表沒有與之匹配的則用NULL填充。

對于外連接來說，on和where是有區別的。

即使被驅動表中的記錄無法匹配on子句的條件，該驅動表的記錄仍然是滿足條件的一條記錄，對應被驅動表的各個字段用NULL填充。

「簡言之，對于外連接，驅動表的記錄一定都有，被驅動表不匹配就用NULL填充?！?/strong>

而where過濾條件是在記錄連接過后的普通過濾條件，即連接的記錄會再次判斷是否符合條件，不符合就從結果集中剔除。

回到剛剛的問題，要把所有學生成績顯示出來(包括缺考的學生)

select?s1.stu_no,?s1.name,?s2.subject,?s2.score?from?student?as?s1?
left?join?
score?as?s2?
on?s1.stu_no?=?s2.stu_no;

從上面結果集可以看出，雖然張小偉缺考，但是還是在結果集中，只不過對應的科目成績用NULL填充。

「右(外)連接的語法」

select?*?from?t1?
right?[outer]?join?t2
on?條件
[where?普通過濾條件]

#?注意這個on條件包括連接條件和驅動表與被驅動表的單表過濾條件。
#?[]括號代表可以省略

右連接中，驅動表是右邊的表，被驅動表是左邊的表，右表所有記錄都會有，左表沒有與之匹配的則用NULL填充。這里就不舉例了。

---

四、表連接的原理

1.簡單的嵌套循環連接（Simple Nested-Loop Join）

我們前邊說過，對于兩表連接來說，驅動表只會訪問一遍，但被驅動表要被訪問到好多遍，具體訪問幾遍取決于驅動表執行單表查詢后滿足條件的記錄條數。

假設t1表和t2表都沒有索引，t1表和t2表內連接的大致過程如下：

步驟1：選取驅動表t1，使用與驅動表t1相關的過濾條件，選取成本最低的單表訪問方法來執行對驅動表的單表查詢。（根據你的索引和記錄數量，查詢優化器會選擇成本最低的訪問方法，這里沒有索引則全表掃描）

步驟2：對上一步中查詢驅動表得到的每一條滿足條件的記錄，都分別到被驅動表t2中查找匹配的記錄。

具體細節在第二節說過，這里就不細致展開。

如果有第3個表t3進行連接的話，那么總體查詢過程就是，查找t1表滿足單表過濾條件的第一條記錄，匹配連接t2表滿足單表過濾條件的第一條記錄(此時驅動表是t1，被驅動表是t2)，然后匹配連接t3表滿足單表過濾條件的第1條記錄(此時驅動表是t2，被驅動表是t3)，將這條滿足所有條件的一條記錄返回給MySQL客戶端；前面條件不變，接著匹配連接t3表滿足單表過濾條件的第2條記錄…

這個過程最適合用偽代碼來說明了

for??篩選t1表滿足條件的每條記錄?{
?for?篩選t2表滿足條件的每條記錄?{
??for?篩選t3表滿足條件的每條記錄?{
???發送到MySQL客戶端;
??}
?}
}

這個過程就像是一個嵌套的循環，驅動表每一條記錄，都要從頭到尾掃描一遍被驅動表去嘗試匹配。這種連接執行方式稱之為簡單的嵌套循環連接（Simple Nested-Loop Join），這是比較笨拙的一種連接查詢算法。

注意：對于嵌套循環連接算法來說，每當從驅動表獲得一條記錄，就根據這條記錄立即到被驅動表查一次，如果得到匹配連接記錄，那就把這條連接的記錄立即發送給MySQL客戶端，而不是等查詢完所有結果后才返回。然后再到被驅動表獲取下一條符合條件的記錄，直到被驅動表遍歷完成，就切換到驅動表的下一條記錄再次遍歷被驅動表的每條記錄，以此類推。

2.基于索引的嵌套循環連接（Index Nested-Loop Join）

在上一小節嵌套循環連接的步驟2中可能需要訪問多次被驅動表，如果訪問被驅動表的方式都是全表掃描，掃描次數就非常多。

幸好MySQL優化器會找出所有可以用來執行該語句的方案，并會對比之后找出成本最低的方案，簡單理解就是使用哪個索引最好。所以既然會多次訪問被驅動表，索引好不好就是性能的瓶頸。

查詢被驅動表其實就相當于一次單表掃描，那么我們可以利用索引來加快查詢速度。

回到最開始介紹的t1表和t2表進行內連接的例子：

select?*?from?t1?join?t2?on?t1.m1?>?1?and?t1.m1?=?t2.m2?and?t2.n2?'d';

這其實是嵌套循環連接算法執行的連接查詢，再把上邊那個查詢執行過程拿下來給大家看一下：

查詢驅動表t1后的結果集中有2條記錄，嵌套循環連接算法需要查詢被驅動表2次：

當t1.m1 = 2時，去查詢一遍t2表，對t2表的查詢語句相當于：

select?*?from?t2?where?t2.m2?=?2?and?t2.n2?'d';

當t1.m1 = 3時，再去查詢一遍t2表，此時對t2表的查詢語句相當于：

select?*?from?t2?where?t2.m2?=?3?and?t2.n2?'d';

可以看到，原來的t1.m1 = t2.m2這個涉及兩個表的過濾條件在針對t2表進行查詢時，選出t1表的一條記錄之后，t2表的條件就已經確定了，即t2.m2 = 常數值，所以我們只需要優化對t2表的查詢即可，上述兩個對t2表的查詢語句中利用到的列是m2和n2列，我們可以進行如下嘗試：

1. 在m2列上建立索引，因?yàn)閷?duì)m2列的條件是等值查找，比如t2.m2 = 2、t2.m2 = 3等，所以可能使用到ref的訪問方法，假設使用ref的訪問方法去執行對t2表的查詢的話，需要回表之后再判斷t2.n2 < 'd'這個條件是否成立。

2. 在n2列上建立索引，涉及到的條件是t2.n2 < 'd'，可能用到range的訪問方法，假設使用range的訪問方法對t2表進行查詢，需要在回表之后再判斷在m2列的條件是否成立。

假設m2和n2列上都存在索引，那么就需要從這兩個里面挑一個代價更低的索引來查詢t2表。也有可能不使用m2和n2列的索引，只有在非聚集索引 + 回表的代價比全表掃描的代價更低時才會使用索引。

Index Nested-Loop Join與Simple Nested-Loop Join的不同就是被驅動表加了索引，后面只說Index Nested-Loop Join。

?

擴展思考：假設驅動表全表掃描，行數是N，被驅動表走索引，行數是M。那么

• 1.每次在被驅動表查一行數據，則要先搜索索引，再回表查找主鍵索引。

• 2.每次被驅動表查找次數是以2為底的M的對數，記為log M，所以在被驅動表上查一行的掃描次數是 2*log M（因?yàn)橐乇聿檎依玫街麈I索引）。驅動表執行過程就要掃描驅動表N行，然后對于每一行，到被驅動表上匹配一次。因此整個執行過程，查找的總次數是 N+N*2*log M。

• 3.顯然N對掃描行數的影響更大，因此應該讓小表來做驅動表。N擴大1000倍的話，掃描行數就會擴大 1000倍；而M擴大1000倍，掃描行數擴大不到10倍。

  「總結：如果被驅動表可以使用索引，那么驅動表一定要選擇數據量小的小表?！?/strong>

?

3.基于塊的嵌套循環連接（Block Nested-Loop Join）

「掃描一個表的過程其實是先把這個表從磁盤上加載到內存中，然后從內存中比較匹配條件是否滿足?！?/strong>

實際開發中的表可不像t1、t2這種只有3條記錄，幾千萬甚至幾億條記錄的表到處都是?，F(xiàn)在假設我們不能使用索引加快被驅動表的查詢過程，所以對于驅動表的每一條記錄，都需要對被驅動表進行全表掃描。而對被驅動表全表掃描時，可能表前面的記錄還在內存中，表后邊的記錄可能還在磁盤上。等掃描到后邊記錄的時候，可能由于內存不足，所以需要把表前面的記錄從內存中釋放掉給正在掃描的記錄騰地方，這樣就非常消耗性能。

采用嵌套循環連接算法的兩表連接過程中，被驅動表是要被訪問好多次的，所以我們得想辦法，「盡量減少被驅動表的訪問次數?！?/strong>

「驅動表中滿足篩選條件的有多少條記錄，就得把被驅動表中的所有記錄從磁盤上加載到內存中多少次?！?/strong>

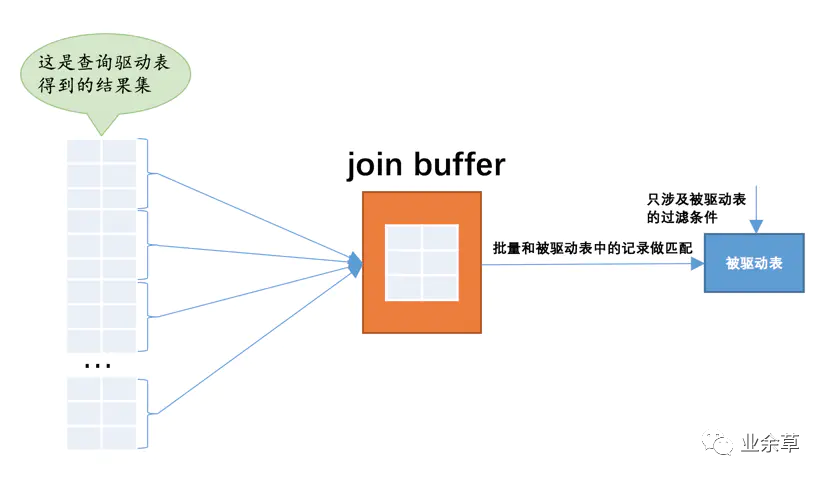

讀磁盤代價太大，能不能在內存中操作呢？于是一個Join Buffer（連接緩沖區）的概念就出現了，Join Buffer就是執行連接查詢前申請的一塊固定大小的內存（默認256K），先把滿足條件的若干條驅動表的記錄裝在這個Join Buffer中，然后開始掃描被驅動表，每一條「被驅動表」的記錄一次性與Join Buffer中的所有記錄進行匹配，因?yàn)槠ヅ涞倪^程都是在內存中完成的，所以這樣可以顯著減少被驅動表的I/O代價。使用Join Buffer的過程如下圖所示：

「為什么Join Buffer要裝驅動表而不是被驅動表呢？上面說過，小表作為驅動表，Join Buffer裝小表更容易裝得下，下一節會講這個原因?！?/strong>

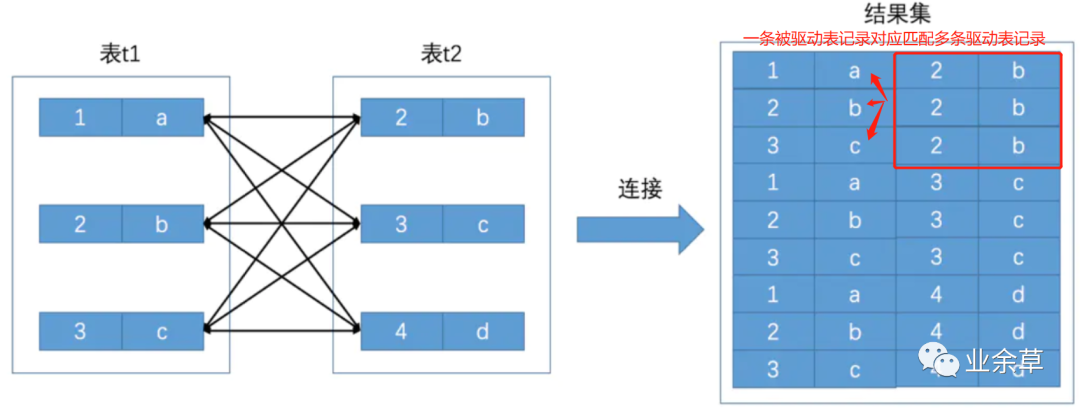

其實很好記憶，想想笛卡爾積順序也很奇妙。笛卡爾積的順序就是一條被驅動表記錄匹配多條驅動表記錄的順序，而不是一條驅動表記錄去匹配被驅動表的記錄的順序，你看看這個順序是不是很神奇，可以自行鍵兩張表連接看看笛卡爾積，觀察一下。

笛卡爾積順序是
1?a?2?b
2?b?2?b
3?c?2?b
.....
而不是
1?a?2?b
1?a?3?c
1?a?4?d
...
你發現了嗎？

其實最好的情況是Join Buffer足夠大，能容納驅動表結果集中的所有記錄，這樣只需要訪問一次被驅動表就可以完成連接操作了。這種加入了Join Buffer的嵌套循環連接算法稱之為基于塊的嵌套連接（Block Nested-Loop Join）算法。

這個Join Buffer的大小是可以通過啟動參數或者系統變量join_buffer_size進行配置，默認大小為262144字節（也就是256KB），最小可以設置為128字節。對于被驅動表，最好是為被驅動表加上效率高的索引，如果實在不能使用索引，可以嘗試調大join_buffer_size的值來對連接查詢進行優化。

另外需要注意的是，只有滿足條件的select中的列才會被放到Join Buffer中，所以再次提醒我們，最好不要把*作為查詢列表，這樣還可以在Join Buffer中放置更多的記錄。

4.Nested-Loop Join和Block Nested-Loop Join對比說明

假設t1表的行數是N，t2表的行數是M，t1表是小表，即N < M

「Simple Nested-Loop Join算法：」

1. 驅動表的每一條記錄都會去被驅動表逐一匹配，所以總的掃描行數是N * M（開頭說了，掃描表就是把表從磁盤加載到內存中）；
2. 內存中的判斷次數是N * M（掃描一次就會在內存中判斷一次）。

別糾結了，這種方法太笨了，不管選擇哪個表作為驅動表，最后掃描和內存中判斷的成本都是一樣的。

「Index Nested-Loop Join算法」

該算法被驅動表的查詢條件字段加上了合適的索引。

1. 驅動表的每一條記錄都會去被驅動表逐一匹配，所以總的掃描行數是N * log M（掃描行數不變，但是因?yàn)楸或?qū)動表有索引，掃描速度會大大增加）；
2. 內存中的判斷次數是M * N（掃描一次就會在內存中判斷一次）。

「Block Nested-Loop Join算法：」

該算法又得區分Join Buffer裝得下和裝不下的情況。

「Join Buffer裝得下的情況」

1. t1表和t2表都做一次全表掃描，將t1表記錄都裝入Join Buffer，總的掃描行數是M + N（開頭說了，掃描表就是把表從磁盤加載到內存中，驅動表掃描M行一次性裝到Join Buffer，被驅動表掃描一行會在Join Buffer進行比較，最終掃描N行）；
2. 內存中的判斷次數是M * N，由于Join Buffer是以「無序數組」的方式組織的，因此對t2表中的每一行數據，都要與Join Buffer中的記錄相比較。

可以看到，調換這兩個算式中的M和N沒差別，因此這時候選擇t1還是t2表做驅動表，成本都是一樣的。

「Join Buffer裝不下的情況」

我們先用直觀的數據說明過程，假如表t1是100行，而Join Buffer放不下，此時就分段放，執行過程就變成了：

1. 掃描表t1，順序讀取數據行放入Join Buffer中，放完第80行Join Buffer滿了，繼續第2步；
2. 掃描表t2，把t2中的每一行取出來，跟Join Buffer中的所有記錄做對比，滿足join條件的，返回該條記錄給MySQL客戶端；
3. 清空Join Buffer；
4. 繼續掃描表t1，順序讀取最后的20行數據放入Join Buffer中，繼續執行第2步。

這個流程體現出了這個算法名字中“Block”的由來，表示“分塊的join”。

現在總結一下這個過程。驅動表t1的數據行數是N，假設需要分K次才能完成算法流程，被驅動表t2的數據行數是M。

注意，這里的K不是常數，N越大K就會越大。所以，在這個執行過程中：

1. 掃描行數是N + K * M，每次裝完一次Join Buffer，被驅動表t2的M條記錄就會從頭到尾去Join Buffer匹配，Join Buffer需要裝K次，則掃描K次t2表；
2. 內存判斷N * M次，由于Join Buffer是以「無序數組」的方式組織的，因此對t2表中的每一行數據，都要與Join Buffer中的記錄相比較。

顯然，內存判斷次數是不受選擇哪個表作為驅動表影響的。而掃描行數考慮到Join Buffer的大小，在M和N大小確定的情況下，驅動表的數據行數N小一些，則分段K就少一些，那么整個表達式的結果會更小。

?

總結：如果Join Buffer能裝任意一張表里的所有數據，那么不管選擇哪個表作為驅動表，執行成本都一樣。對于Join Buffer一次裝不下驅動表的情況下，應該讓小表當驅動表，因?yàn)樾”碛涗浛傂袛?shù)N越小，Join Buffer裝完所需的次數K就越小，在N + K * M這個式子里，表達式的值越小。

?

剛剛我們說了N越大，分段數K越大。那么N固定的時候，什么參數會影響K的大小呢？答案是join_buffer_size。join_buffer_size越大，Join Buffer中一次可以放入的行越多，分成的段數K也就越少，對被驅動表的全表掃描次數就越少。

join_buffer_size默認256K，我所在的公司配置的是4M。

?

1.不能使用被驅動表的索引，只能使用Block Nested-Loop Join算法，這樣的語句就盡量不要使用
2.Explain下，沒用Index Nested-Loop 的全要優化

?

「綜上：從上面1234小節來看，無論哪種情況，總是應該選擇小表作為驅動表。并且兩張表有個各自的索引，這樣表連接才能達到更好的性能。在內連接中，你可以使用STRAIGHT_JOIN替換JOIN，這樣在內連接中就是強制左表為驅動表。」

---
