本文是收錄于ECCV2020，將語義分割網絡解耦成主體部分和邊緣部分，并將body和edge同時進行優化，思想其實很簡單。

論文地址：https://arxiv.org/pdf/2007.10035.pdf

代碼地址：https://github.com/lxtGH/DecoupleSegNets

現有的語義分割方法要么通過對全局上下文信息建模來提高目標對象的內部一致性，要么通過多尺度特征融合來對目標對象的邊界細節進行優化。本文提出了一種新的語義分割方法，本文認為性能強的語義分割方法需要明確地建模目標對象的主體和邊緣，這對應于圖像的高頻和低頻信息。為此，本文首先通過warp圖像特征來學習 flow field使目標對象主體部分更加一致。在解耦監督下，通過對不同部分（主體或邊緣）像素進行顯式采樣，進一步優化產生的主體特征和殘余邊緣特征。通過實驗表明，所提出的具有各種基準或主干網絡的框架可有更好的目標對象內部一致性和目標對象邊界。在包括Cityscapes、CamVid、KIITI和BDD在內的四個主要道路場景語義分割數據集上進行的大量實驗表明，本文提出的方法實現了SOTA，同時保持了較高的推理效率。特別是，本文的方法僅使用精細標注的數據就可以在Cityscapes數據集上達到83.7 mIoU。

語義分割是計算機視覺中的一項基本任務，旨在將對象類標簽分配給圖像中的每個像素。這是邁向視覺場景理解的關鍵一步，它具有許多應用，例如自動駕駛、圖像生成和醫學診斷。

雖然全卷積網絡(FCNs)在許多主要的語義分割baseline中表現出色，但它們?nèi)匀?strong>存在以下局限性：首先，F(xiàn)CNs的感受野(Receptive Field，RF)隨著網絡深度的增加而緩慢增長(僅線性增長)，這種有限的RF無法完全模擬圖像中像素之間的長距離依賴關系。此外，FCNs中的下采樣操作會導致模糊的預測，因?yàn)榕c原始圖像相比，細微的細節會在顯著降低的分辨率中消失，由于像素的模糊性和噪聲發生在物體主體內部，很難對其進行分類。因此，預測的分割邊界往往是模糊的，邊界細節遠遠不能令人滿意，這導致性能下降，特別是在小物體上。

另一方面，人類通過感知物體主體和邊緣信息來區分物體是很自然的。受此啟發，本文以明確的方式探索主體和邊緣之間的關系，以獲得最終的語義分割結果。如圖1(a)前兩行所示，一個自然的圖像可以分解為一個低空間頻率分量，它描述了平滑變化的結構，以及一個高空間頻率分量，它描述了快速變化的結構。首先應用均值或高斯濾波器進行平滑處理，其余高頻部分可通過減法獲得。同樣的，分割mask也可以用這種方式解耦，其中細微細節的邊緣部分可以通過減法從主體部分獲得。 受這一結論的啟發，假設用于語義分割的特征圖也可以解耦為兩個部分：主體特征和邊緣特征（見圖1（b））。前者包含了物體內部低頻的平滑表示，而后者則有高頻的sharper細節信息。

圖1.說明本文的模塊和監督框架。（a) 提出的框架的動機。本文的方法在將自然圖像解耦為低頻和高頻時共享相同的分割。（b）框架的示意圖。本文的方法包括三個步驟：首先，將分割特征分為身體特征和邊緣特征。然后，對這兩個部分進行專門設計的監督。然后合并兩個改進的功能以進行最終預測。

在本文中，通過在特征層上顯式地建模主體一致性和保留邊緣信息，然后在統一框架中聯合優化它們來解決語義分割。整個過程包括三個步驟。首先，提出了一種新穎的基于流flow-based的方法，通過學習的偏移offset field將每個像素向目標對象內部彎曲，以保持每個對象的主體部分的一致性，從而生成主體特征表示。然后，通過從輸入特征中明確減去主體特征來獲得邊緣特征。主體特征由mask進行監督，在訓練過程中忽略邊緣，而邊緣特征由邊緣mask監督以學習邊緣預測。最后，將兩個優化的特征合并到最終的表示中進行分割。由于主體生成部分是在降采樣特征上完成的，因此邊緣信息不準確。將邊緣特征和主題特征兩個部分合并為一個單獨的特征，作為重建的表示形式，并通過常用的交叉熵?fù)p失對其進行監督訓練。

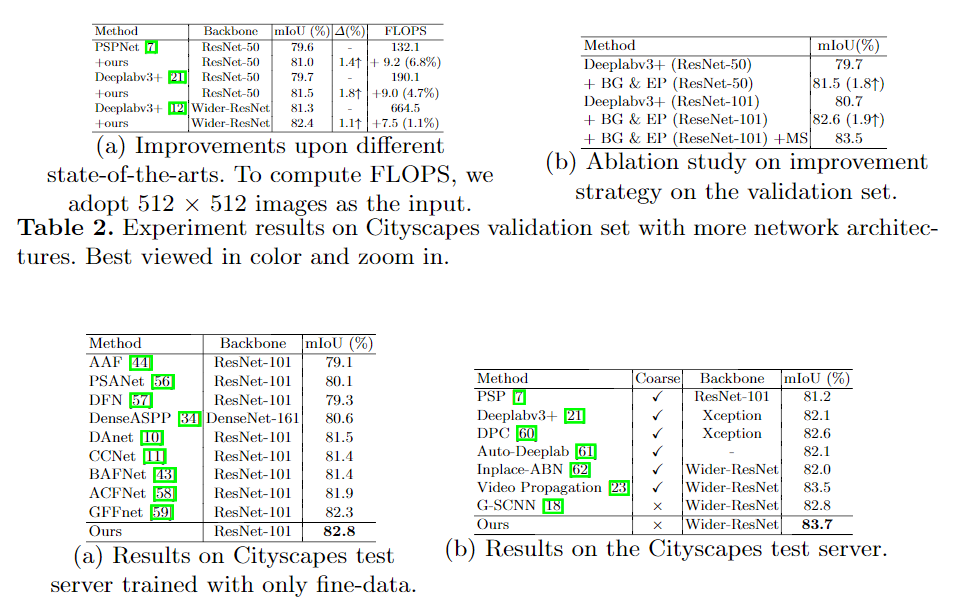

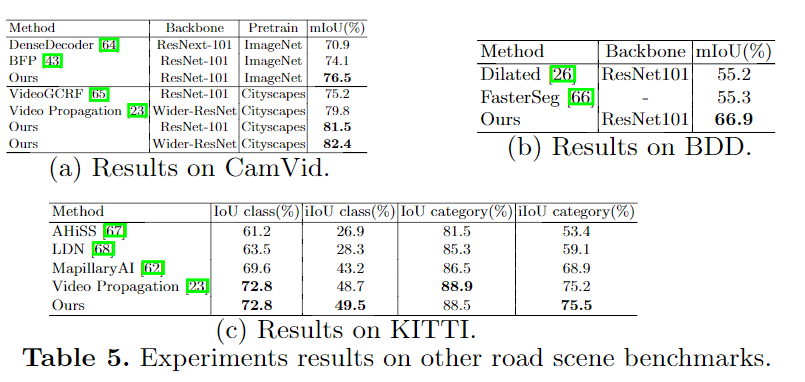

此外，所提出的框架是輕量級的，可以插入基于最新的FCN 的分割網絡中以提高其性能。該方法在四個駕駛場景數據集包括Cityscapes ，CamVid ，KITTI 和BDD 上均取得了最佳性能。特別是，該方法在僅帶有精細標注數據的Cityscapes數據集上實現了83.7 mIoU。

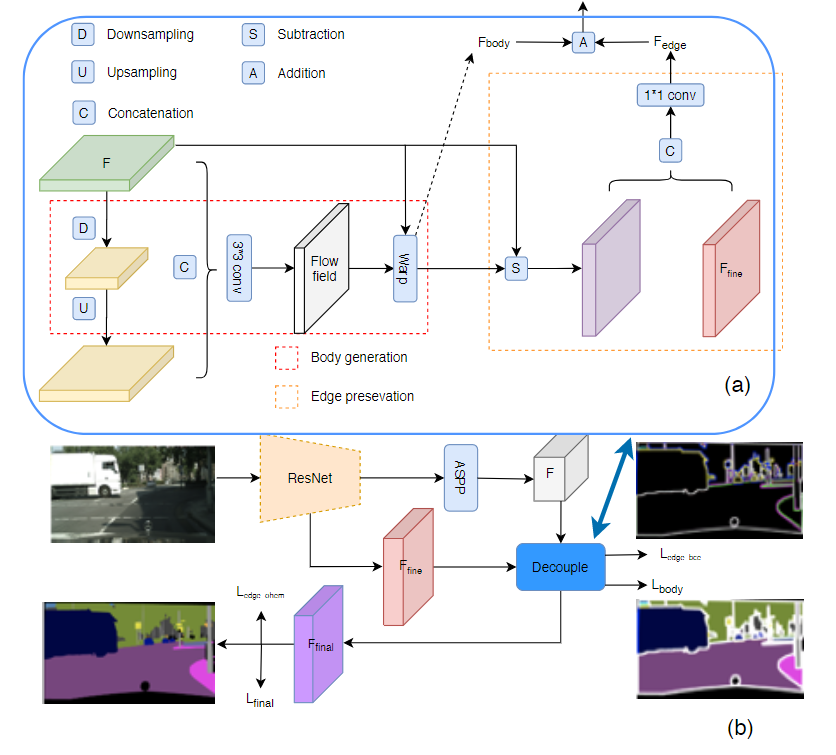

圖2展示了整個網絡架構，該架構基于最新模型Deeplabv3 +。在這里，僅將帶空洞卷積的ResNet用作主干網絡。特別是，本文所提出的模塊被插入到ASPP模塊之后。解耦損失函數分別附加在解耦模塊的末尾。此外，本文的模塊重量輕，可以部署在任何FCN架構（例如PSPNet ）上以完善特征表示。

1??Decoupled segmentation framework

給定一個特征圖H×W×C，其中C表示通道尺寸，H×W表示空間分辨率，所提出的模塊輸出具有相同大小的細化特征圖。特征圖可以分解為body主體部分和edge邊緣部分。在本文中，假設它們滿足加法規則，這意味著特征圖F：F = Fbody + Fedge。本文模型目標是設計具有特定監督權的組件，分別處理每個部分。因此，首先通過執行body部分，然后通過顯式減法獲得邊緣部分。主體生成模塊旨在聚集對象內部的上下文信息并為每個對象形成清晰的對象。

2??Body generation module主體生成模塊

主體生成模塊負責為同一對象內的像素生成更一致的特征表示。因?yàn)槲矬w內部的像素彼此相似，而沿邊界的像素則顯示出差異，因此可以顯式地學習body和邊緣特征表示，為此，本文的方法學習了flow field，并使用它對原始特征圖進行warp以獲得顯式的主體特征表示。該模塊包含兩個部分：flow field生成和特征變形。

2.1 Flow? field? generation

為了生成主要指向?qū)ο笾行牡膄low，突出對象中心部分的特征作為顯性引導是一種合理的方法。一般來說，低分辨率的特征圖（或粗表示）往往包含低頻項。低空間頻率項捕捉了圖像的總和，低分辨率特征圖代表了最突出的部分，在這里我們將其視為偽中心位置或種子點的集合。如圖2(a)所示，因此采用了編碼器-解碼器的設計，編碼器將特征圖下采樣為低分辨率表示，并有較低的空間頻率部分。?同時應用strided-convolutions將F壓縮成高頻特征圖，具體采用三次連續的3×3深度卷積來實現。對于flow field的生成，與FlowNet-S（《Flownet: Learning optical flow with convo-lutional networks.》）共享相同的pipline。詳細來說，首先將低頻特征圖上采樣插值到與原始特征圖相同的大小，然后將它們連在一起，并應用3×3 卷積層來預測流圖。由于模型是基于擴張的主干網絡，3×3的卷積核足夠大，在大多數情況下可以覆蓋像素之間的長距離。

2.2 Feature warping

使用可微分的雙線性采樣機制來逼近每個點， 其過程如下面公式所示：

從flow特征圖δ計算出的wp代表了扭曲空間網格上的雙線性核權重。N代表所涉及的相鄰像素。

3、Edge preservation module邊緣保留模塊

邊緣保留模塊旨在處理高頻項。它還包括兩個步驟：1）從原始特征圖F中減去主體特征圖；2）添加更精細的細節信息的低級特征作為補充。首先，從原始輸入特征圖F中減去主體特征，添加了額外的低級特征輸入，以補充缺少的詳細信息，以增強主體特征中的高頻項。最后，將兩者連接起來，并采用1×1卷積層進行融合。該模塊可以用下面等式表示，其中γ是卷積層并且表示級聯運算。

4、Decoupled body and edge supervision損失函數

因?yàn)槊總€部分都有特定的目的。特別是，可以為body和edge附加輔助監督損失。對于邊緣保留模塊，預測了訓練過程中的邊界映射，它是圖像中對象和填充類的所有輪廓的二進制表示。總損失函數是計算如下：
