騰訊看點王展雄：實時數倉與多維實時分析系統搭建

近幾年，數字驅動的口號越喊越響，在這樣一個用數據說話的時代，數據在一定程度上決定企業的業務和決策。而從數據驅動的方面考慮，多維實時數據分析系統的重要性也不言而喻。但是當數據量巨大的情況下，企業對數據技術也提出了更高的要求，但是要實現極低延遲的實時計算和亞秒級的多維實時查詢還是有難度的。

?

以騰訊看點來說，一天上報的數據量達到萬億級的規模，企業要如何知道在不同人群的推薦效果怎么樣？在不同地域中最火的內容分別是什么？被舉報最多的內容和賬號是哪些？在某個時間段內有多少用戶消費了內容？

?

以下內容根據其演講整理：

?

01調研

在分享一開始，王展雄首先總結了多維實時數據分析系統可以解決的主要痛點問題，比如：

?

• 推薦同學10分鐘前上了一個推薦策略，想知道在不同人群的推薦效果怎么樣？
• 運營同學想知道，在廣東省的用戶中，最火的廣東地域內容是哪些？
• 審核同學想知道，過去5分鐘，游戲類被舉報最多的內容和賬號是哪些？
• 老板可能想了解，過去10分鐘有多少用戶在看點消費了內容？

?

騰訊看點在實時數倉與多維實時分析系統搭建之前，首先做的就是進行調研，即離線數據分析平臺能否解決以上這些需求？結論是不能。

?

首先，C端的行為數據上報過來需要經過Spark多層離線計算，把最終結果初步過ES，初步之后再提供離線數據平臺進行查詢。這個過程延時最少在3-6小時，目前最常見的就是隔天的查詢。加之騰訊看點的數據量大，穩定性較弱，離線分析平臺難以滿足多樣化的需求。

?

此外，企業內部現有的準實時數據查詢平臺的底層技術用的是Kudu+Impala，Impala雖然是MPP架構的大數據計算引擎，并且訪問以列式存儲數據的Kudu。但是Kudu+Impala這種通用大數據處理框架只是相比Spark+Hdfs這種離線分析框架而言具有速度優勢，對于實時數據分析場景來說，查詢響應的速度和數據的延遲仍然比較高，無法滿足實時性要求更高的場景，無法提供良好的交互式用戶體驗。

?

02了解項目背景

技術研發是要根據企業的業務需求進行的，騰訊看點內容業務的運行模式是作者發布的內容被內容中心引入，經過內容審核鏈路，審核結果啟用或者下架。啟用的內容給到推薦系統和運營系統，然后推薦系統和運營系統將內容通過手機QQ、微信、QQ瀏覽器，還有一些獨立端的APP進行C側分發。內容分發給C側用戶之后，用戶會產生各種行為，曝光、點擊、舉報等，通過埋點上報實時接入到消息隊列中。

?

而工程技術人員接下來要做兩件事，一個是構建騰訊看點的實時數據倉庫，另一個則是基于OLAP存儲引擎，開發多維實時數據分析系統。

?? ??? ? ? ?

實時數據倉庫能夠按照信息流的業務場景進行內部維度關聯、用戶畫像關聯，聚合各種內容，提高下游使用實時數據的便捷性。多維實時數據分析系統可以實時分析系統消費了上一輪數據實時數據倉庫，然后利用了OLAP存儲計算引擎，讓海量的數據進行了高效的存儲，提供高性能的查詢。

?

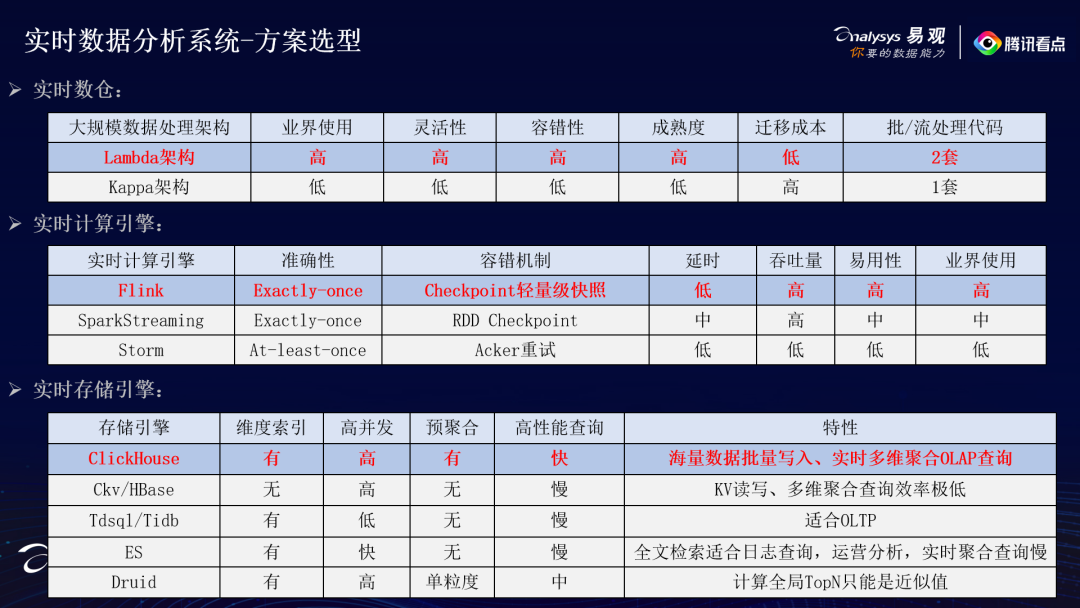

03方案選型

? ? ? ?

每種方案都有不足，騰訊看點對比行業內的領先方案，最終選擇最符合企業業務場景的方案。

?

• 實時數倉的選型：騰訊看點選擇了業界比較成熟的Lambda架構，Lambda架構具有靈活性高、容錯性高、成熟度高和遷移成本低眾多有點；缺點是實時、離線數據需要使用兩套代碼，可能業務邏輯修改了，但是批次沒有跟上。騰訊看點對這個問題的處理方法是每天都進行數據對賬工作，如果有異常則進行告警。

?

• 實時計算引擎選型：選擇了Flink作為實時計算引擎。因?yàn)镕link設計之初就是為了流處理，此外，F(xiàn)link還具有Exactly-once的準確性、輕量級Checkpoint容錯機制、低延時高吞吐和易用性高的特點，是最佳選擇。

?

• 實時存儲引擎選型：騰訊看點的業務對維度索引、支持高并發、預聚合、高性能實時多維OLAP查詢有要求，而Hbase、Tdsql和ES都不能滿足。Druid存在按照時序劃分Segment的缺陷，無法將同一個內容，存放在同一個Segment上，計算全局TopN只能是近似值。綜合對比，最終選擇了MPP數據庫引擎ClickHouse。

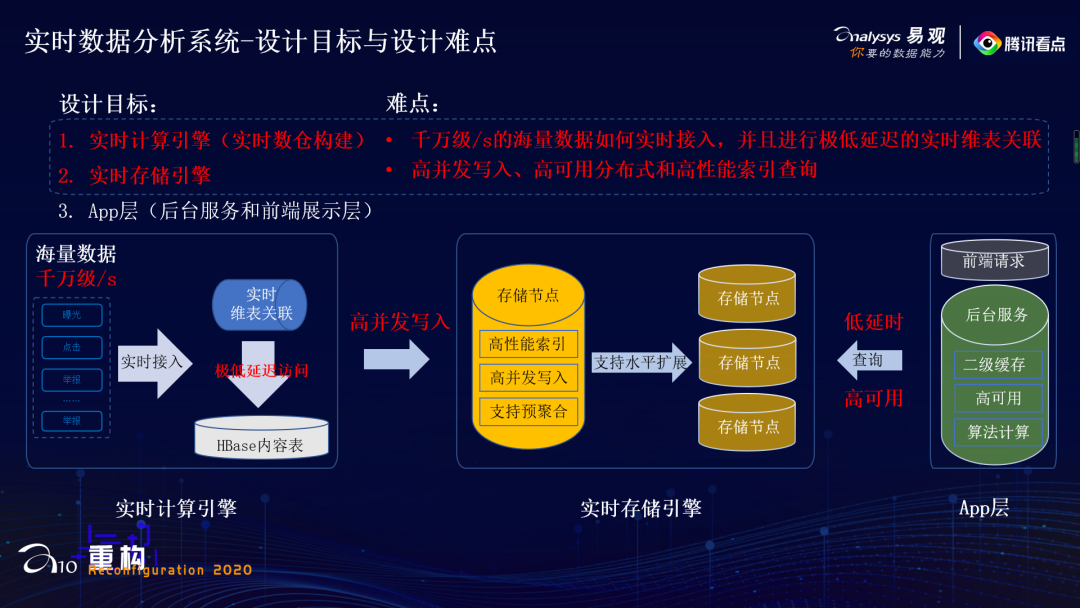

04設計目標與設計難點分析

騰訊看點的多維實時數據分析系統分為三大模塊：實時計算引擎、實時存儲引擎、App層。

難點主要在實時計算引擎和實時存儲引擎兩個模塊：要實現千萬級/s的海量數據實時接入，并且進行極低延遲的實時維表關聯；實現高并發寫入、高可用分布式和高性能索引查詢。

? ? ? ?? ? ? ?

05難點攻克

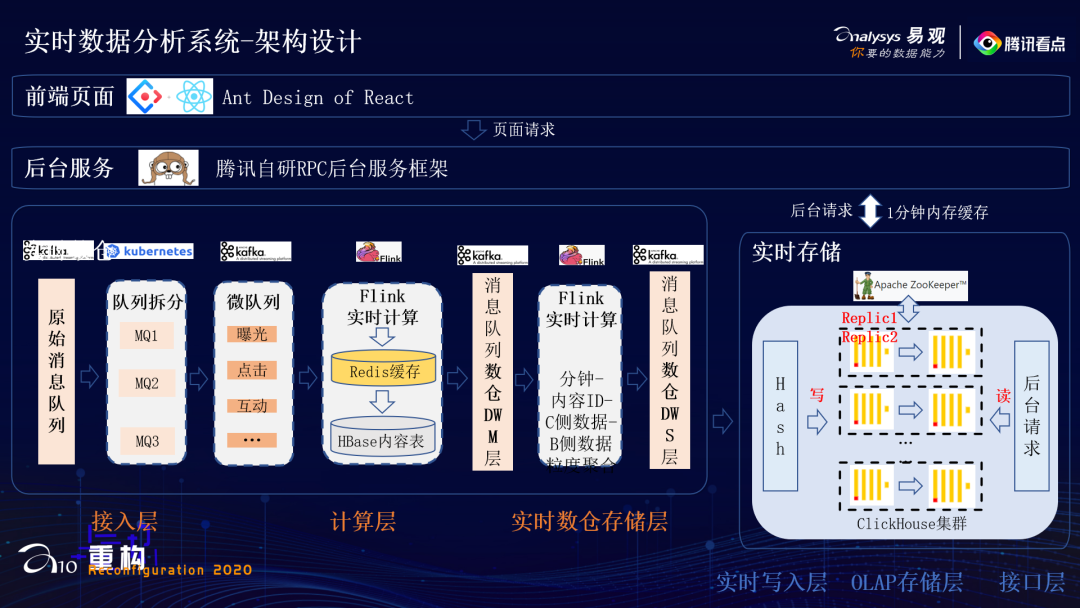

王展雄指出，騰訊看點的前端采用的是開源組件Ant Design，利用了Nginx服務器，部署靜態頁面，并反向代理了瀏覽器的請求到后臺服務器上。

?

后臺服務是基于騰訊自研的RPC后臺服務框架寫的，并且會進行一些二級緩存。

? ? ? ?? ? ? ?

實時數倉部分，分為了接入層、實時計算層和實時數倉存儲層。

?

• 接入層主要是從千萬級/s的原始消息隊列中，拆分出不同行為數據的微隊列，拿看點的視頻來說，拆分過后，數據就只有百萬級/s了；




• 實時計算層主要負責，多行行為流水?dāng)?shù)據進行行轉列，實時關聯用戶畫像數據和內容維度數據；




• 實時數倉存儲層主要是設計出符合看點業務的，下游好用的實時消息隊列。我們暫時提供了兩個消息隊列，作為實時數倉的兩層。一層DWM層是內容ID-用戶ID粒度聚合的，就是一條數據包含內容ID-用戶ID還有B側內容數據、C側用戶數據和用戶畫像數據；另一層是DWS層，是內容ID粒度聚合的，一條數據包含內容ID，B側數據和C側數據?？梢钥吹絻?nèi)容ID-用戶ID粒度的消息隊列流量進一步減小到十萬級/s，內容ID粒度的更是萬級/s，并且格式更加清晰，維度信息更加豐富。

?

實時存儲部分分為實時寫入層、OLAP存儲層和后臺接口層。

• 實時寫入層主要是負責Hash路由將數據寫入；




• OLAP存儲層利用MPP存儲引擎，設計符合業務的索引和物化視圖，高效存儲海量數據；




• 后臺接口層提供高效的多維實時查詢接口。

實時計算

實時計算分為實時關聯和實時數倉。

?

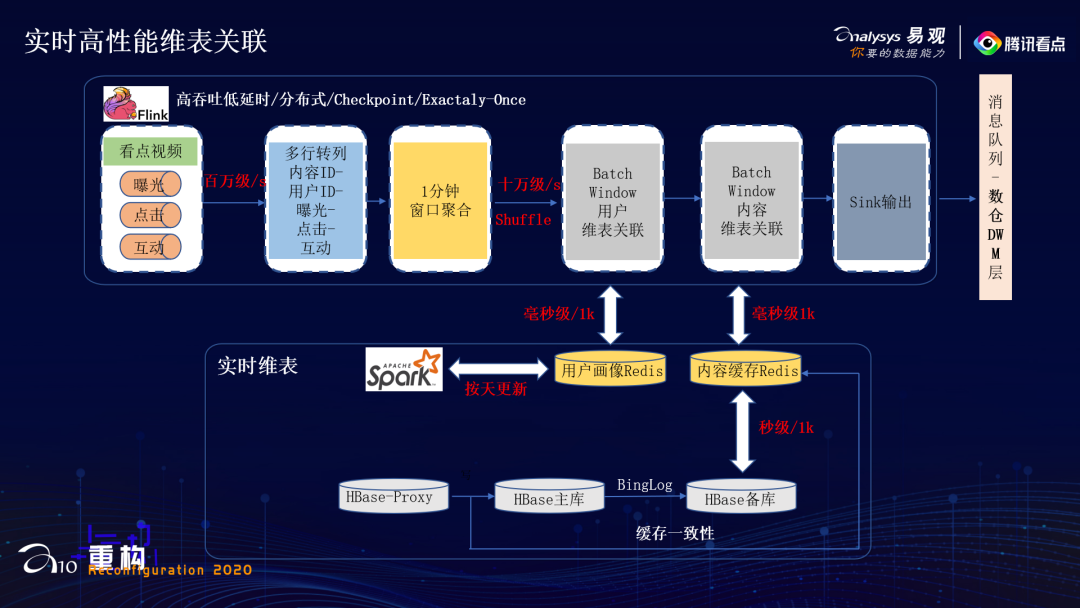

1 、實時高性能維表關聯

?

在實時高性能維表關聯上，王展雄指出，百萬級/s的實時數據流，如果直接去關聯HBase，1分鐘的數據，關聯完HBase耗時是小時級的，會導致數據延遲嚴重。

?

為此，騰訊看點提出了以下幾個解決方案：

• 第一個是，在Flink實時計算環節，先按照1分鐘進行了窗口聚合，將窗口內多行行為數據轉一行多列的數據格式，經過這一步操作，原本小時級的關聯耗時下降到了十幾分鐘，但是還是不夠的。

?? ? ?? ? ? ?

• 第二個是，在訪問HBase內容之前設置一層Redis緩存，因?yàn)?000條數據訪問HBase是秒級的，而訪問Redis是毫秒級的，訪問Redis的速度基本是訪問HBase的1000倍。為了防止過期的數據浪費緩存，緩存過期時間設置成24小時，同時通過監聽寫HBase Proxy來保證緩存的一致性，并將訪問時間從十幾分鐘變成了秒級。




• 第三個是，上報過程中會上報不少非常規內容ID，這些內容ID在內容HBase中是不存儲的，會造成緩存穿透的問題。所以在實時計算的時候，系統直接過濾掉這些內容ID，防止緩存穿透，又減少一些時間。




• 第四個是，因?yàn)樵O(shè)置了定時緩存，會引入一個緩存雪崩的問題。為了防止雪崩，我們在實時計算中，進行了削峰填谷的操作，錯開設置緩存的時間。

?

優化后，數據量從百億級減少到了十億級，耗時從小時級減少到了數十秒，減少99%。

?

2 、下游提供服務

?

而實時數倉的難度在于，它處于比較新的領域，并且各個公司各個業務差距比較大，要設計出方便，好用，符合看點業務場景的實時數倉是有難度的。

?

實時數倉對外就是幾個消息隊列，不同的消息隊列里面存放的就是不同聚合粒度的實時數據，包括內容ID、用戶ID、C側行為數據、B側內容維度數據和用戶畫像數據等。

?

騰訊看點搭建數倉通過上面介紹的實時計算引擎的輸出，放到消息隊列中保存，可以提供給下游多用戶復用。

?

在沒有數倉的時候，需要消費千萬級/s的原始隊列，進行復雜的數據清洗，然后再進行用戶畫像關聯、內容維度關聯，才能拿到符合要求格式的實時數據，開發和擴展的成本都會比較高，如果想開發一個新的應用，又要走一遍這個流程。有了數倉之后，如果想開發內容ID粒度的實時應用，就直接申請TPS萬級/s的DWS層的消息隊列。開發成本變低很多，資源消耗小很多，可擴展性也強很多。

?

開發騰訊看點系統的實時數據大屏，原本需要進行如上所有操作，才能拿到數據。現在只需要消費DWS層消息隊列，寫一條Flink SQL即可，僅消耗2個cpu核心，1G內存?？梢钥吹?，以50個消費者為例，建立實時數倉前后，下游開發一個實時應用，可以減少98%的資源消耗。包括計算資源，存儲資源，人力成本和開發人員學習接入成本等等。并且消費者越多，節省越多。就拿Redis存儲這一部分來說，一個月就能省下上百萬人民幣。

實時儲存

表引擎以什么方式存儲？以什么方式加載？以及數據表又有什么特性？這些問題都與實時儲存技術相關。

?

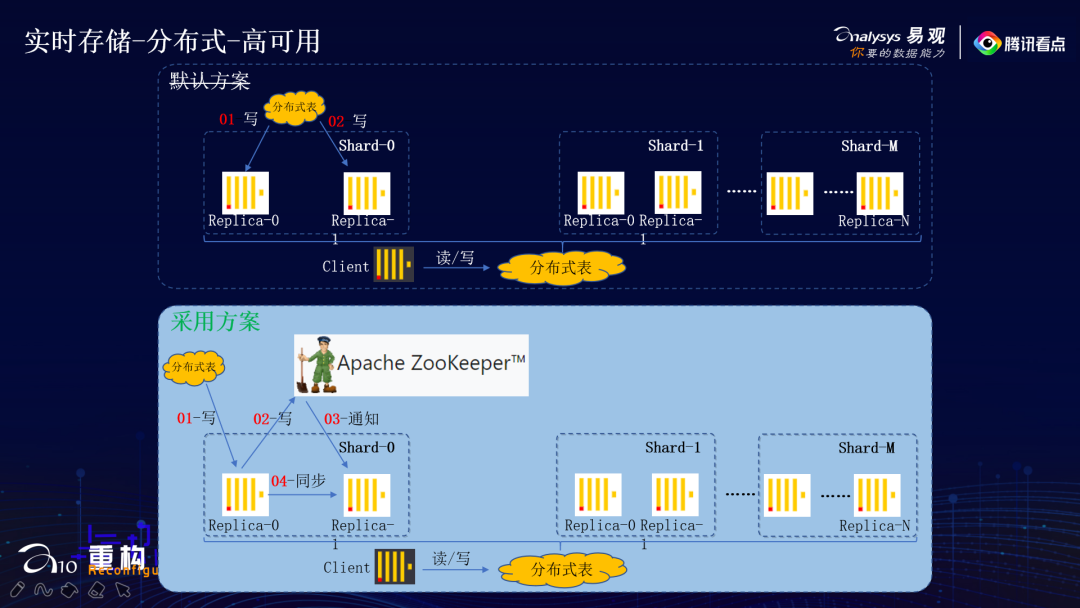

• 分布式-高可用

騰訊看點聽取了Clickhouse官方的建議，借助ZK實現高可用的方案。數據寫入一個分片，僅寫入一個副本，然后再寫ZK，通過ZK告訴同一個分片的其他副本，其他副本再過來拉取數據。ZK更加輕量級，寫的時候，任意寫一個副本，其它副本都能夠通過ZK獲得一致的數據。此外，即便其它節點第一次來獲取數據失敗了，后面只要發現它跟ZK上記錄的數據不一致，就會再次嘗試獲取數據，保證數據一致性。

?

• 海量數據-寫入

王展雄先生指出，數據寫入遇到的第一個問題是，海量數據直接寫入Clickhouse的話，會導致ZK的QPS太高，解決方案是改用Batch方式寫入。Batch設置多大呢，Batch太小的話緩解不了ZK的壓力，Batch也不能太大，不然上游內存壓力太大，通過實驗，最終選用了大小幾十萬的Batch。

?

第二個問題是，如果采取默認方案，隨著數據量的增長，會造成單臺機器出現磁盤的瓶頸，在合并的過程中會存在寫放大的問題，加重磁盤壓力。峰值每分鐘幾千萬條數據，寫完耗時幾十秒，如果正在做Merge，就會阻塞寫入請求，查詢也會非常慢。為此騰訊看點做了兩個優化方案：一是對磁盤做Raid，提升磁盤的IO；二是在寫入之前進行分表，直接分開寫入到不同的分片上，磁盤壓力直接變?yōu)?/N。

?

第三個問題是，雖然寫入按照分片進行了劃分，但是存在一個分布式系統常見的問題，就是局部的Top并非全局Top的問題，導致匯總的時候，會丟失一部分?jǐn)?shù)據，影響最終結果。騰訊看點內部在寫入之前加上一層路由，將同一個內容ID的記錄，全部路由到同一個分片上，解決了該問題。

?

• 高性能-查詢

Clickhouse高性能查詢的一個關鍵點是稀疏索引。稀疏索引這個設計就很有講究，設計得好可以加速查詢，設計不好反而會影響查詢效率。騰訊看點根據自身的業務場景，針對某個內容的查詢，建立稀疏索引之后，可以減少99%的文件掃描。

?

但是騰訊看點的數據量太大，維度太多，如果一次性把所有維度進行預聚合，數據量會指數膨脹，查詢反而變慢，并且會占用大量?jī)?nèi)存空間。針對不同的維度，騰訊看點建立對應的預聚合物化視圖，用空間換時間，縮短查詢時間。

?

此外，分布式表查詢還有一個問題，查詢單個內容ID的信息，分布式表會將查詢下發到所有的分片上，然后再返回查詢結果進行匯總。實際上，因?yàn)樽鲞^路由，一個內容ID只存在于一個分片上，剩下的分片都在空跑。針對這類查詢，騰訊看點的優化方案是后臺按照同樣的規則先進行路由，直接查詢目標分片，這樣減少了N-1/N的負載，可以大量縮短查詢時間。而且由于我們是提供的OLAP查詢，數據滿足最終一致性即可，通過主從副本讀寫分離，可以進一步提升性能。在后臺再做一個1分鐘的數據緩存，針對相同條件查詢，后臺就直接返回了。

?? ? ??? ? ? ?

分享最后，王展雄指出，騰訊看點的實時分析系統力亞秒級的響應查詢請求，在未命中緩存情況下，過去30分鐘的查詢，99%的請求耗時在1秒內；過去24小時的查詢，90%的請求耗時在5秒內，99%的請求耗時在10秒內。
